1009 図面エラー

概要

図面エラーの検出機能を使って、Luフォルダ内の図面に問題がないかを確認することができます。


図面エラーの検出機能の詳細

  • 検出されたエラーを一覧にしたエラーチェックリストを、メインウィンドウ上で確認できます。
  • エラーチェックリストから、エラーの該当箇所を拡大／縮小表示して確認できます。
  • エラーチェックリストをxlsxファイルにエクスポートできます。
  • エラーチェックリスト上で、表示順の並べ替え、検索、絞り込みができます。

図面エラーを検出する

ツリーウィンドウの［チェック］フォルダから［図面エラー］をダブルクリックするか、図面を開きリストタブまたは［リスト］メニューから［エラーチェック］をクリックすると、エラーチェックリストが表示されます。

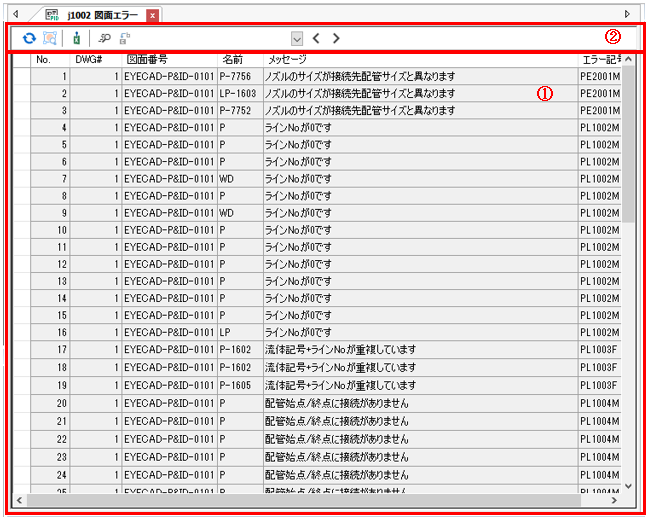

エラーはチェック結果一覧（①）に表示されます。

ツールバー（②）で一覧の内容を検索したり、エクスポートしたりすることができます。

検出されるエラー内容一覧

< 機器関連 >

エラー記号 メッセージ エラー要因
PE1001F 機番が重複しています
  • 機番が他の機器と同じ機器 ※ただし機番が未設定のものは除く
PE2001M ノズルのサイズが接続先配管サイズと異なります
  • 「始点接続タイプ」プロパティが「機器(ノズル)」で接続先のノズルのサイズが配管始点サイズと異なるノズル
  • 「終点接続タイプ」プロパティが「機器(ノズル)」で接続先のノズルのサイズが配管終点サイズと異なるノズル
PE2002M ノズルのクラスが接続先配管クラスと異なります
  • 「始点接続タイプ」プロパティが「機器(ノズル)」で接続先のノズルのクラスが配管始点クラスと異なるノズル
  • 「終点接続タイプ」プロパティが「機器(ノズル)」で接続先のノズルのクラスが配管終点クラスと異なるノズル
PE2003M ノズルの二重管サイズが内外管組み合わせ表(D006-)と異なります
  • フルジャケットタイプのクラスを指定したパッドタイプノズルの内管と外管のサイズが内外管組み合わせ表(D006-)と異なるノズル
PE2004M 二重管ラインに接続するノズルがパッドタイプではありません
  • フルジャケットクラスの配管ラインに接続するパッドタイプではないノズル
PE2005M パッドタイプではないノズルにフルジャケットタイプのクラスが設定されています
  • フルジャケットクラス設定されたパッドタイプではないノズル

< 配管ライン関連 >

エラー記号 メッセージ エラー要因
PL1001M 配管ラインに流体記号が設定されていません
  • 流体記号が未設定の配管ライン
PL1002M ラインNo.が0です
  • ラインNo.が0の配管ライン
PL1003F 流体記号+ラインNo.が重複しています
  • 流体記号+ラインNo.が他のラインと同じ配管ライン
    ※流体記号が「未設定」またはラインNo.が「0」のものは除く
  • 流体記号の重複は文字の一致で判定
PL1004F 配管始点/終点に接続がありません
  • 「始点接続タイプ」プロパティが「なし」でかつ「終点接続タイプ」プロパティが「なし」の配管ライン
PL2001M クラスが未設定です
  • クラスが未設定のパイプラン
PL2002M サイズが未設定です
  • サイズが未設定のパイプラン
PL2003M 二重管サイズが内外管組み合わせ表(D006-)と異なります
  • 二重管タイプのクラスを指定した配管ラインの内管と外管のサイズが内外管組み合わせ表(D006-)と異なるパイプライン
PL3001M 配管部品が配管材料基準(PMS)にありません
  • 配管材料基準(PMS)に定義されていない配管部品(※)
    ※一般弁のみ
  • 判定はPmsGetClassValveTypeInfo()
PL4001M 配管付属品/計装品の入口/出口本体仕様サイズが配管サイズと異なります
  • 配管付属品/計装品のプロパティ「ラインサイズ」と「本体仕様サイズ(大)」と「本体仕様サイズ(小)」が一致しない配管付属品/計装品
PL4002F 配管付属品/計装品のタグNo.が重複しています
  • タグNo.が他の配管付属品/計装品と同じ配管付属品/計装品。ただしタグNo.が未設定のものは除く
PL4003M 配管付属品/計装品のタグNo.が設定されていません
  • タグNo.が未設定の配管付属品/計装品
PL5001F 別図取合先の流れ方向が一致しません
  • 別図取合のシンボルの端点属性(on_term)と別図取合先シンボルの端点属性(on_term)が同じ別図取合
  • たとえば別図取合が端点終点(2)なら別図取合先は端点始点(1)でなければならない
    ※逆の場合も同様
PL5002F 別図取合の接続先がありません
  • 始点/終点接続先タイププロパティが「別図取合」で始点/終点接続先プロパティが「別図取合先不明」の配管ライン
    ※別図取合シンボル「境界［8009］」は除く
PL5003F 別図取合の接続先が複数あります
  • 始点/終点接続先の「別図取合名」が3か所以上で使用されている配管ライン
  • 1008エラーとならなかったものを対象
    ※別図取合シンボル「境界［8009］」は除く
PL5004M 終点用別図取合部品がライン始点にあります
  • ライン始点に別図取合シンボルがあり、その端点属性(on_term)が端点終点(2)の別図取合
PL5005M 始点用別図取合部品がライン終点にあります
  • ライン始点に別図取合シンボルがあり、その端点属性(on_term)が端点始点(1)の別図取合

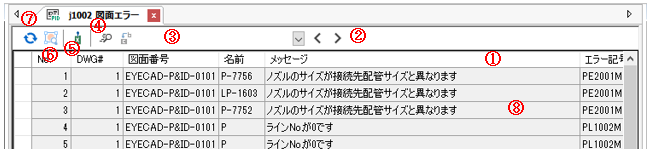

エラーを確認する


  • ①チェック結果一覧

    エラー内容をダブルクリックすると、図面上のエラー箇所が拡大表示されます。
    セルはクリックして選択できます。
    ※選択しているセルの枠の色はプラント属性機能のシステムカラーで変更できます。

  • ②更新

    クリックすると、エラーチェックリストが更新され、最新のチェック結果が反映されます。

  • ③選択ズーム

    チェック結果一覧のエラーを選択してクリックすると、図面上のエラー箇所が拡大表示されます。

  • ④Excelにエクスポート

    クリックすると、［名前を付けて保存］ダイアログが表示され、所定の場所にxlsxファイルを出力できます。

  • ⑤検索

    クリックすると、検索モードの「検索と置換」ダイアログが表示されます。検索ボックス（①）にキーワードを入力し、②または③をクリックすると、チェック結果一覧内を検索できます。


  • ⑥検索テキストボックス

    検索文字列を入力して⑦をクリックすると、チェック結果一覧内を検索し、文字列を含む行に移動できます。

  • ⑦前へ／次へ

    ⑥の検索テキストをキーワードにして前のセルを検索／次のセルを検索できます。

  • ⑧並べ替え

    リストのヘッダ項目をクリックすると、各列用のドロップダウンフィルターメニューが表示され、行の並べ替えや絞り込みができます。

エラーを解消する


ダブルクリックすると図面が表示されます。

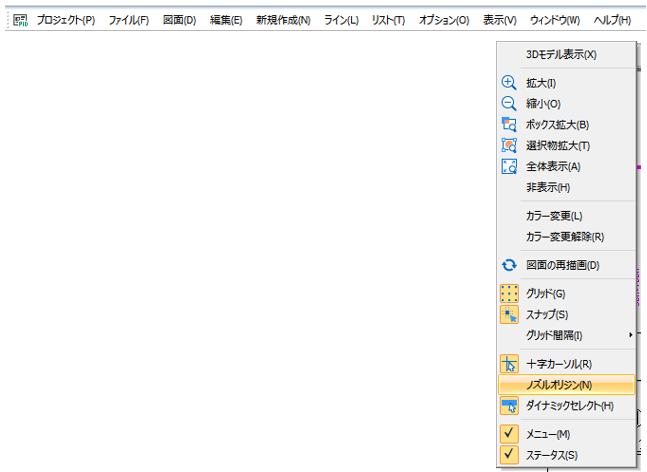

表示（V）をクリックしてメニューが表示されるのでノズルオリジン（N）をクリックしてください。

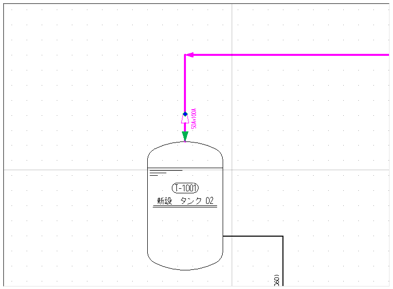

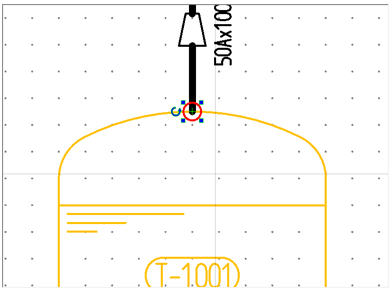

マークが表示されます。


ノズルのマーカーが表示されクリックするとノズルの情報が表示されます。

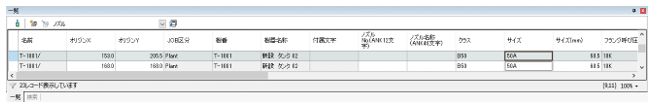

一覧を確認しますとサイズが50Aとなっています。


これは最初の配管は50Aで作成して機器：T-1001に接続したのでノズルが50Aとなります。

この後50A×100Aのレジューサを入力したのでノズルサイズが50Aのままとなっていますので、これを100Aに変更します。

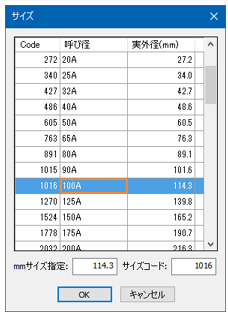

ダブルクリックするとサイズ変更の画面が表示されるので100Aを選択してOKをクリックしてください。


No.２と３も同じ考え方なので配管サイズと同じに修正してください。


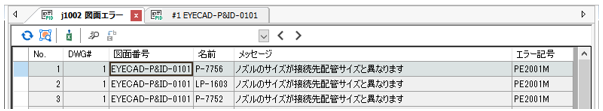

更新ボタンを押して、エラーの更新を行い修正した箇所が解消されていることを確認します。

確認できたら、保存ボタンを押して図面を保存します。


次のエラーを確認します。

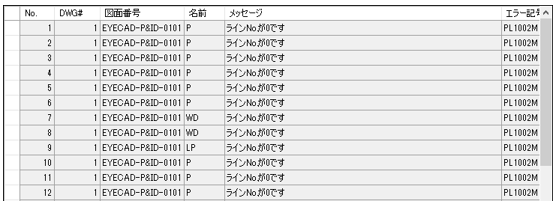

こちらのエラーを確認すると圧力計の配管、ドレン配管などとなります。

ラインNo.が「0」だとエラー表示となるのですが今回はこのままとしますので修正は不要です。


次のエラーを確認します。

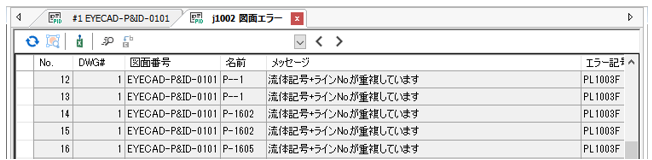

No.12ラインNo.が「-1」と重複しています。
ドレンラインなのでラインNo.を「0」に修正します。
No.13No.12と同様で圧力計ラインなのでラインNo.を「0」とします。
No.15ライン中に工事取合[8057]を入力しています。
これはラインを分割するシンボルなのでこのままとします。
No.16ライン50A-P-B50(SUS304)-1605はライン中に安全弁[2219]が入力されています。
こちらのシンボルは入口と出口で肉厚、呼び圧力が変わります。
ラインを分割するシンボルなのでこのままとします。

更新ボタンを押して、エラーの更新を行い修正した箇所が解消されていることを確認します。

確認できたら、保存ボタンを押して図面を保存します。


次のエラーを確認します。

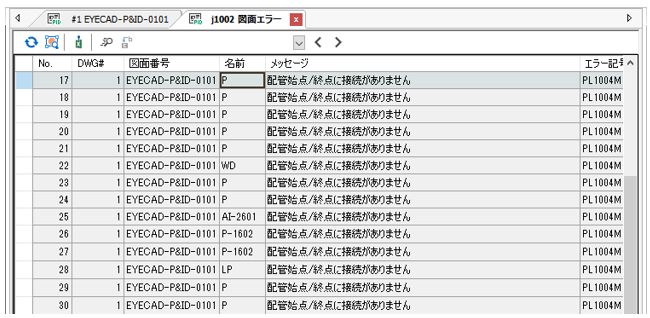

こちらはドレンライン、終点がホース継手[2234]を入力したラインとなりますが、ここではそのままとします。


確認、修正した後、図面を保存してください


次のエラーを確認します。


こちらは、配管ラインとサイズが合ってないエラーです。シンボルを入れてからレジューサでサイズ変化した場合にエラーとして表示されます。ダブルクリックして配管サイズと同じものを、本体仕様サイズ（大）と（小）修正してください。

更新ボタンを押して、エラーの更新を行い修正した箇所が解消されていることを確認します。

確認できたら、保存ボタンを押して図面を保存します。


次のエラーを確認します。

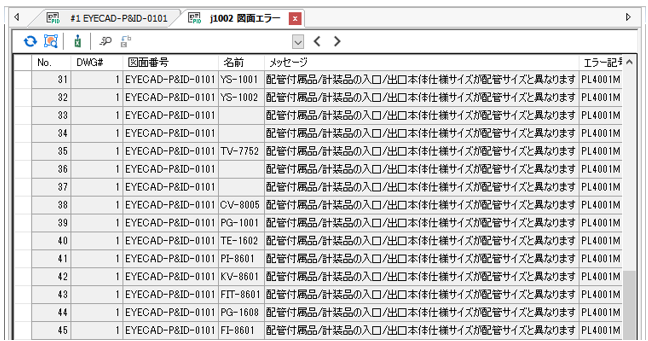

No.3180A-AI-B50(SUS304)-2601に配置している、ホース継手です。
タグNo.「HOSE-2601」を入力してください。
タグNo.表示も「あり」にして見やすく移動しましょう。
No.3280A-AI-B50(SUS304)-2601に配置している、フランジなのでそのままでOKです。
No.332.5S-P-SANITARY-1602に配置している、ホース継手です。
タグNo.「HOSE-1602」を入力してください。
タグNo.表示も「あり」にして見やすく移動しましょう。
No.342.5S-P-SANITARY-1602に配置している、フランジなのでそのままでOKです。
No.35TE-1602に配置している、フランジなのでそのままでOKです。
No.36演算器．変換器なのでそのままでOKです。
No.37CPU入出力なのでそのままでOKです。
No.38伝送器なのでそのままでOKです。
No.39デジタルパネルなのでそのままでOKです。
No.40伝送器なのでそのままでOKです。
No.41伝送器なのでそのままでOKです。

更新ボタンを押して、エラーの更新を行い修正した箇所が解消されていることを確認します。

確認できたら、保存ボタンを押して図面を保存します。


次のエラーを確認します。


こちらは、現状ではそのままOKとしてください。


図面エラーチェックはこれで完了とします。


以上で、本章は終了です。

図面を保存終了して、次へ進んでください。
