1014 カラー変更例

  1. #1 EYECAD-P&ID-0101を開きます。

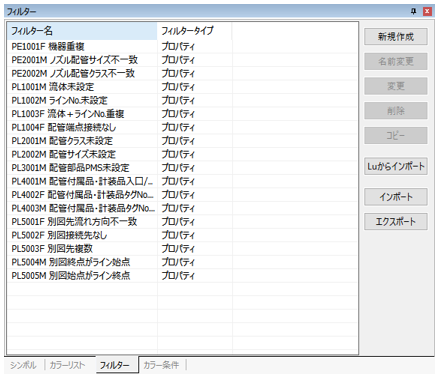

    フィルターの［新規作成］をクリックします。


    フィルターウインドウが表示されていない場合

    フィルターウインドウの表示がOFF(10-14_001-3.png)になっています。

    ウインドウタブまたはツールバーのウインドウメニューからフィルターウインドウをON(10-14_001-4.png)にして、フィルターウインドウを表示してください。

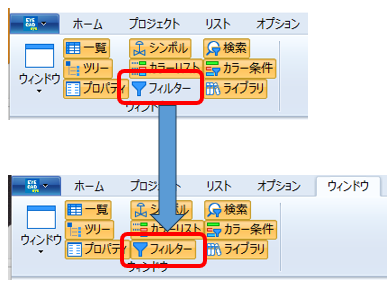

    ウインドウタブ

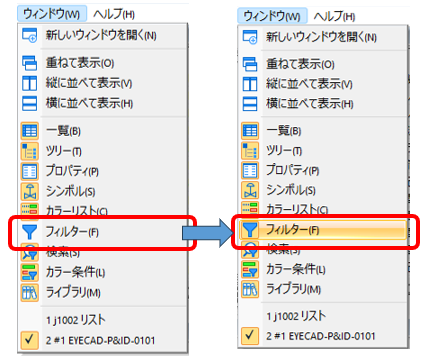

    メニューバー


  2. フィルター名に「流体-P」を入力してフィルタータイプを「プロパティ」を選択してOKをクリックします。

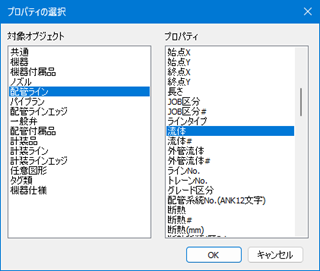

  3. 配管ラインをクリックして流体をクリックしたらOKをクリックします。

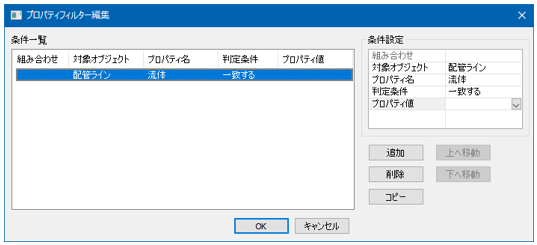

  4. 条件一覧の一行を選択します。

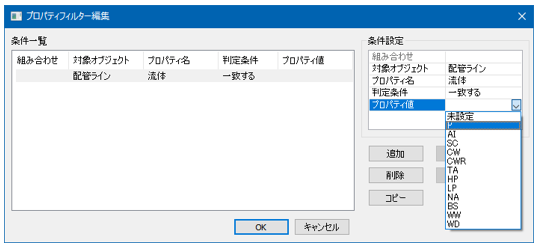

  5. 条件設定のプロパティ値をクリックして「P」を選択します。

    選択がおわったら［OK］をクリックします。

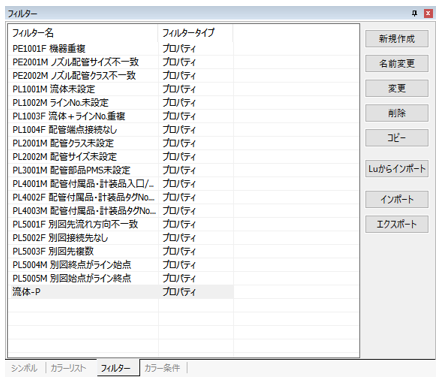

    フィルターが追加されました。

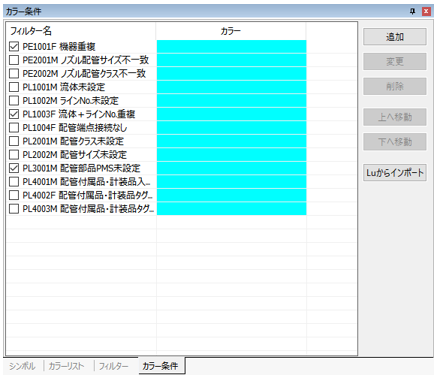

  6. タブ切り替えでフィルターからカラー条件に変更して［追加］をクリックします。

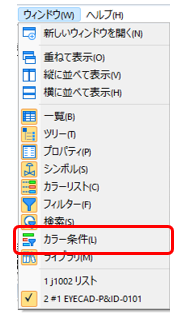

    カラー条件ウインドウが表示されていない場合

    フィルターウインドウの表示方法を参考に、カラー条件ウインドウを表示してください。

    ウインドウタブ


    メニューバー

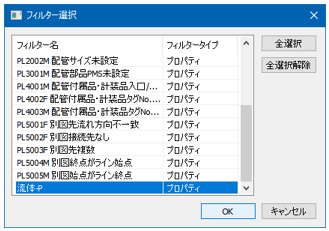

  7. 追加した「流体-P」をクリックして［OK］をクリックします。


    カラー条件に追加されました。

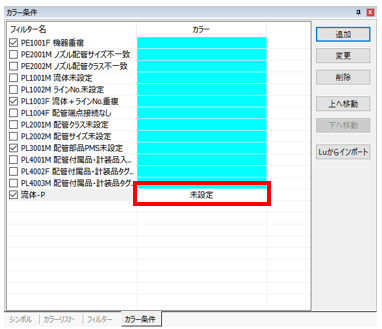

  8. 未設定をダブルクリックすると


    こちらの画面が表示されます。

    設定方式を「未設定」から「直接入力（RGBA）」に変更しますと［変更］ボタンが押せるようになります。


  9. ［変更］ボタンをします。


  10. カラーの赤を選択して［OK］をクリックします。


  11. カラー設定が以下のように変わったら完了です。［OK］をクリックします。

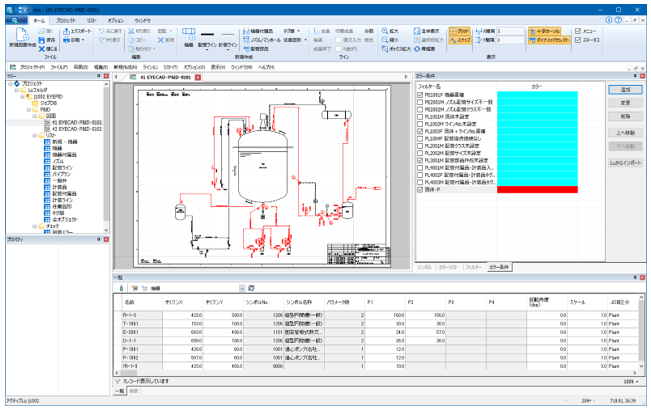

  12. 画面の図面の配管ラインの色が変わりました。


以上で、本章は終了です。

次へ進んでください。
