1015 P&IDと3D整合性チェック機能

3Dモデル入力（ Mrout ）のEYEPID整合性チェック機能でEYEPIDで入力したP&IDデータとMroutで入力した3次元モデルの違いがないか確認することができます。

整合性チェックができるのは同一Lu内にあるP＆IDデータと3次元モデルデータです。

対象モデルは機器、配管ライン、配管付属品・計装品です。

同一の判定基準は以下で行います。

機器	機番
配管ライン	流体記号-ラインNo.
配管付属品・計装品	タグNo.

機番、流体記号、タグNo.が未設定のもの、またラインNo.が0以下のものは判定対象外です。

整合性チェックができるのは3Dモデル入力（ Mrout ）だけでEYEPID(eyx)からはできません。

EYEPID(eyx)で作成したP&ID図面データがあればEYEPIDのライセンスがなくても整合性チェックは可能です。ただしP&ID図面の確認はできません。

旧Ver.のEYEPIDで作成したP＆ID図面データは直接整合性チェックには使えません。一度V10 EYEPIDでプラント属性図面の取り込みをしてV10 EYEPIDのP&ID図面データに変換する必要があります。

チェック記号	チェック内容詳細	条件
PC10001	3Dにのみ存在する機器があります	なし
PC10002	PIDにのみ存在する機器があります	なし
PC10003	3Dにのみ存在するラインがあります	なし
PC10004	PIDにのみ存在するラインがあります	なし
PC10005	3Dにのみ存在する配管付属品・計装品があります	なし
PC10006	PIDにのみ存在する配管付属品・計装品があります	なし
PC20001	3Dのライン始点に接続がありません	なし
PC20002	PIDのライン始点に接続がありません	なし
PC20101	ライン始点接続タイプが3DとPIDで一致していません	流体記号-ラインNo.が一致、接続タイプが一致
PC20102	ライン始点サイズが3DとPIDで一致していません	流体記号-ラインNo.が一致、接続タイプが一致
PC20103	ライン始点クラスが3DとPIDで一致していません	流体記号-ラインNo.が一致、接続タイプが一致
PC20104	ライン始点接続先機番が3DとPIDで一致していません	流体記号-ラインNo.が一致、接続タイプが一致、始点が機器に接続
PC20105	ライン始点接続先ノズルNo.が3DとPIDで一致していません	流体記号-ラインNo.が一致、接続タイプが一致、始点が機器に接続
PC20106	ライン始点接続先母管が3DとPIDで一致していません	流体記号-ラインNo.が一致、接続タイプが一致、始点が配管ラインに接続
PC20107	ライン始点接続先母管サイズが3DとPIDで一致していません	流体記号-ラインNo.が一致、接続タイプが一致
PC20108	ライン始点接続先母管クラスが3DとPIDで一致していません	流体記号-ラインNo.が一致、接続タイプが一致
PC21001	3Dのライン終点に接続がありません	なし
PC21002	PIDのライン終点に接続がありません	なし
PC21101	ライン終点接続タイプが3DとPIDで一致していません	流体記号-ラインNo.が一致、接続タイプが一致
PC21102	ライン終点サイズが3DとPIDで一致していません	流体記号-ラインNo.が一致、接続タイプが一致
PC21103	ライン終点クラスが3DとPIDで一致していません	流体記号-ラインNo.が一致、接続タイプが一致
PC21104	ライン終点接続先機番が3DとPIDで一致していません	流体記号-ラインNo.が一致、接続タイプが一致、終点が機器に接続
PC21105	ライン終点接続先ノズルNo.が3DとPIDで一致していません	流体記号-ラインNo.が一致、接続タイプが一致、終点が機器に接続
PC21106	ライン終点接続先母管が3DとPIDで一致していません	流体記号-ラインNo.が一致、接続タイプが一致、終点が配管ラインに接続
PC21107	ライン終点接続先母管サイズが3DとPIDで一致していません	流体記号-ラインNo.が一致、接続タイプが一致
PC21108	ライン終点接続先母管クラスが3DとPIDで一致していません	流体記号-ラインNo.が一致、接続タイプが一致

P&ID整合性チェックダイアログの表示

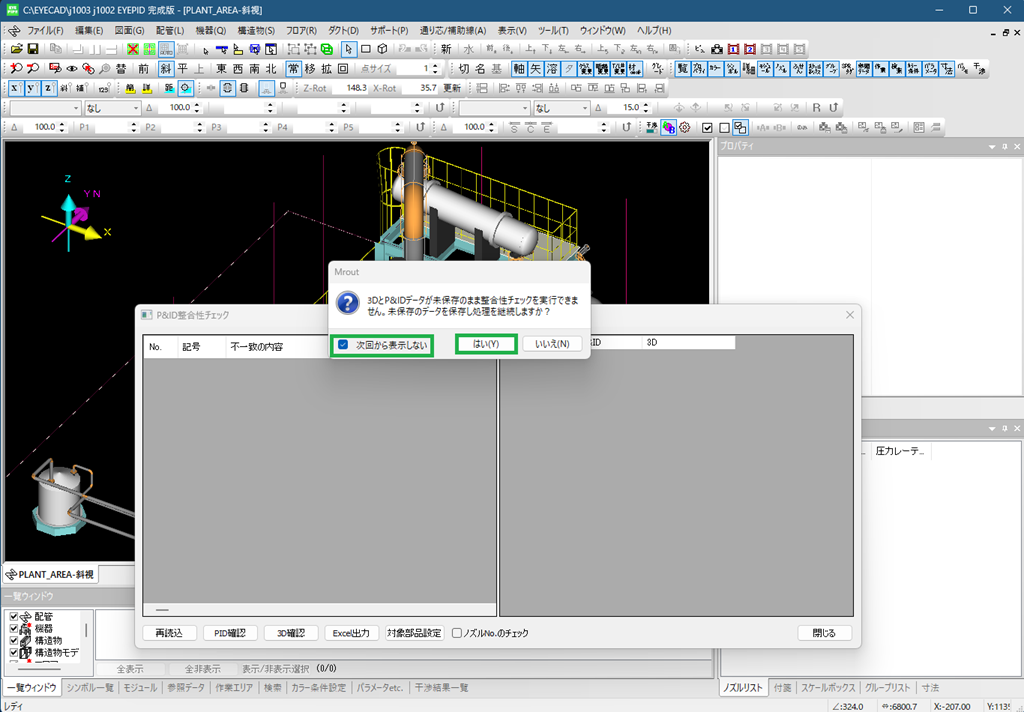

EYEPID(eyx)は閉じておいてください。

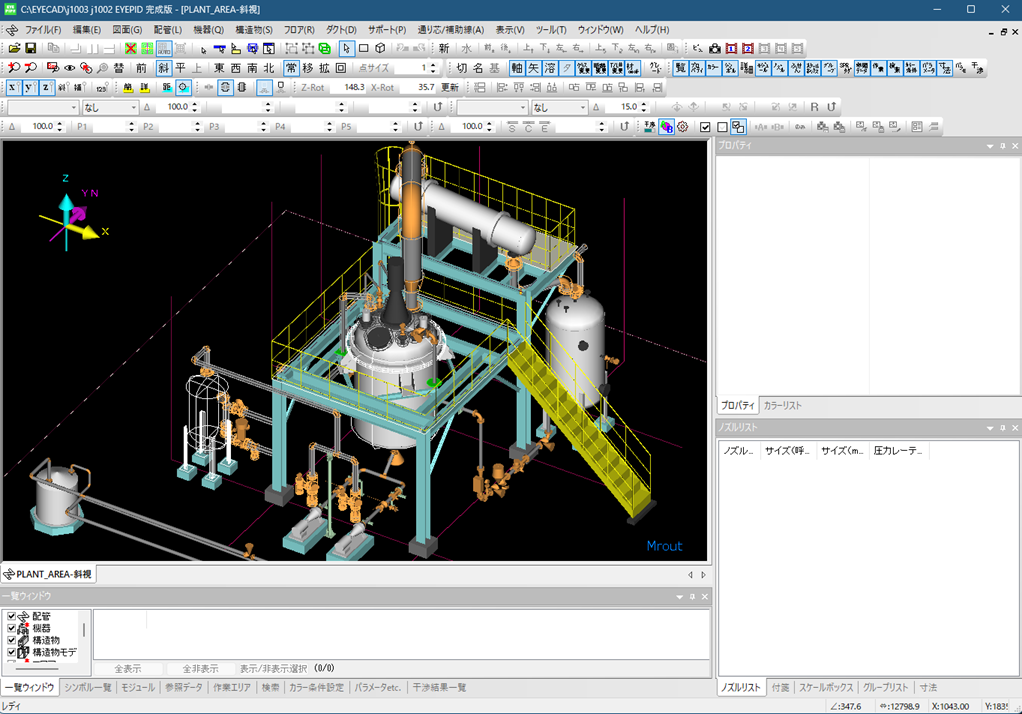

3Dモデル入力（ Mrout ）の「ツール」メニュー「EYEPID」「整合性チェック」を選択します。

Lu内にV10 EYEPIDで作成したP&ID図面データがないと「P&IDデータが見つかりません」と警告メッセージが現れます

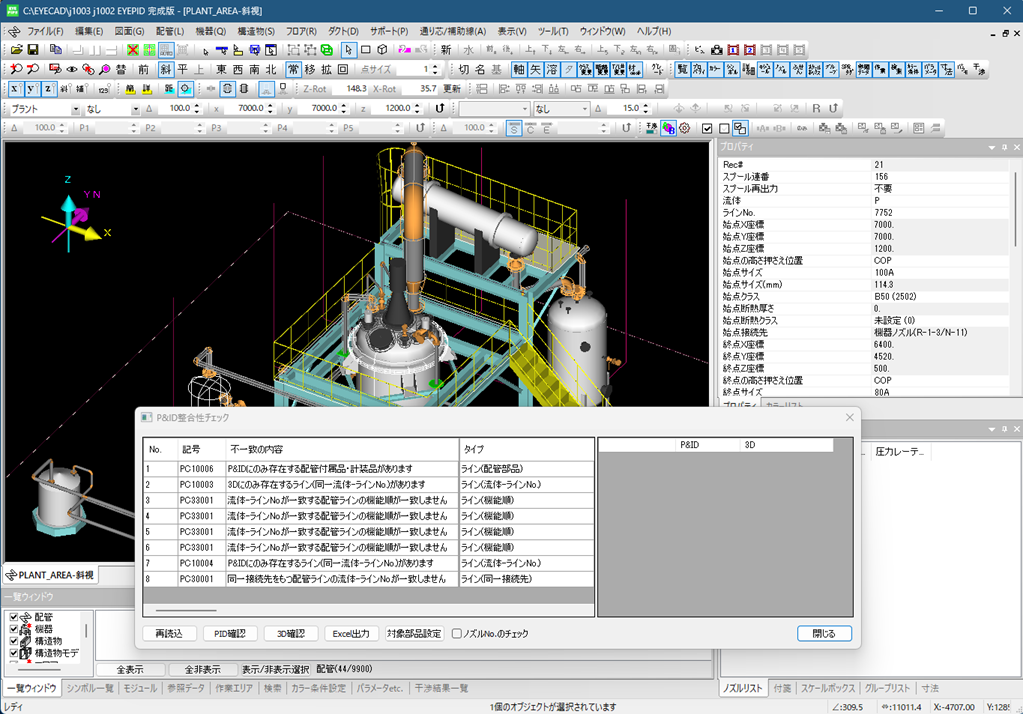

IDデータがあれば3Dとの整合性チェックを実行し結果を「P&ID整合性チェック」ダイアログに表示します。

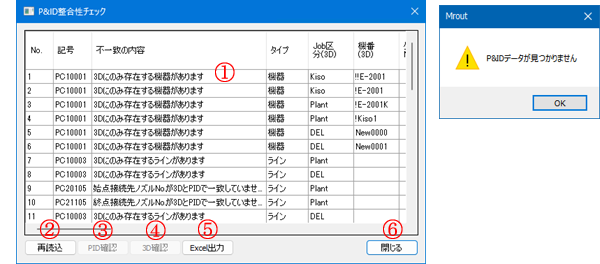

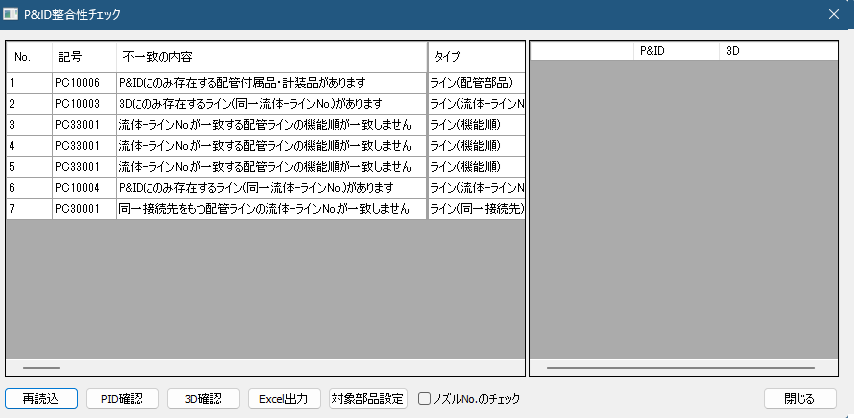

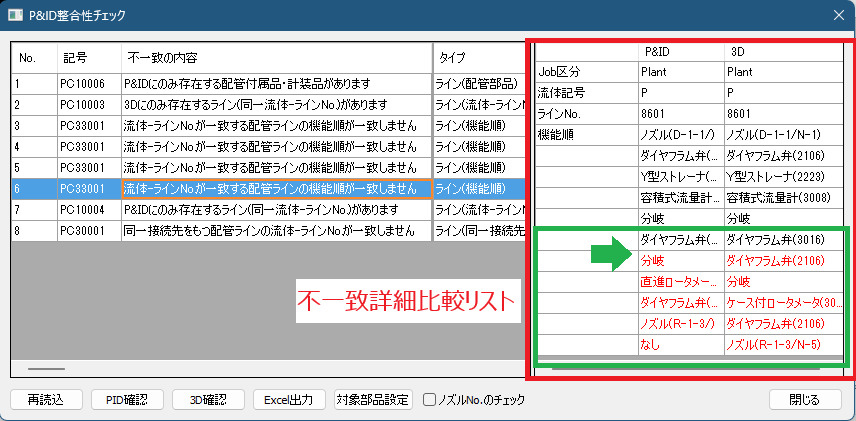

P&ID整合性チェックダイアログ

• ①リスト

  P&IDと3Dの不一致内容を一覧表示します。

  各ヘッダをクリックするとその列をソートします。

  リストをダブルクリックすると3Dモデルにズームします。対応する3Dモデルがない場合はズームできません。

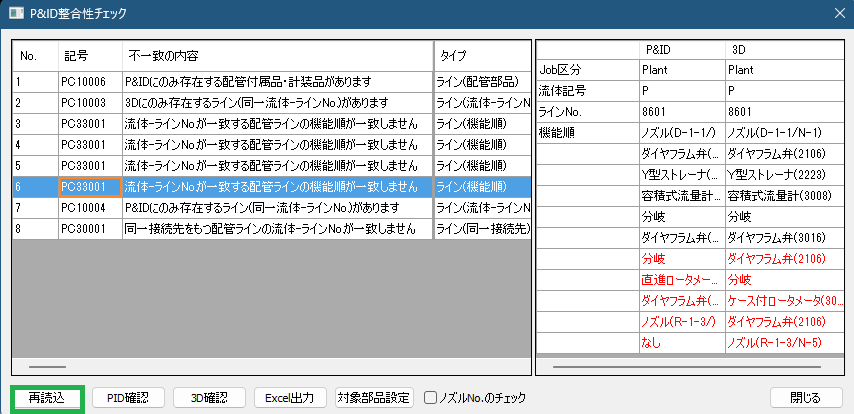

• ②再読込

  P&IDデータを読み直し再度性チェックを行います。

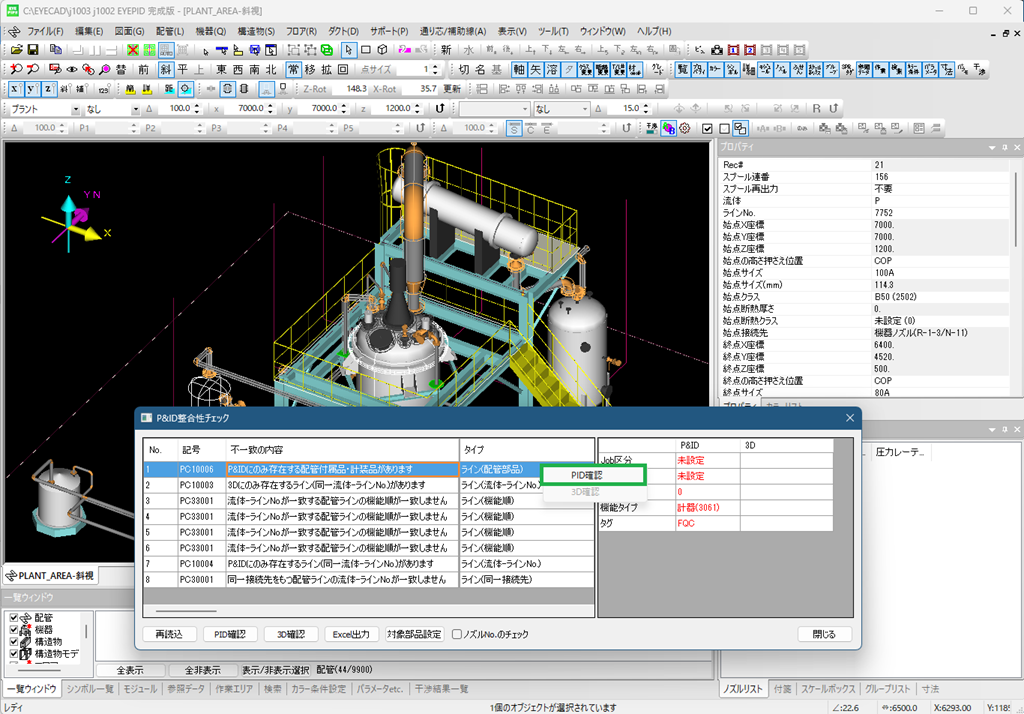

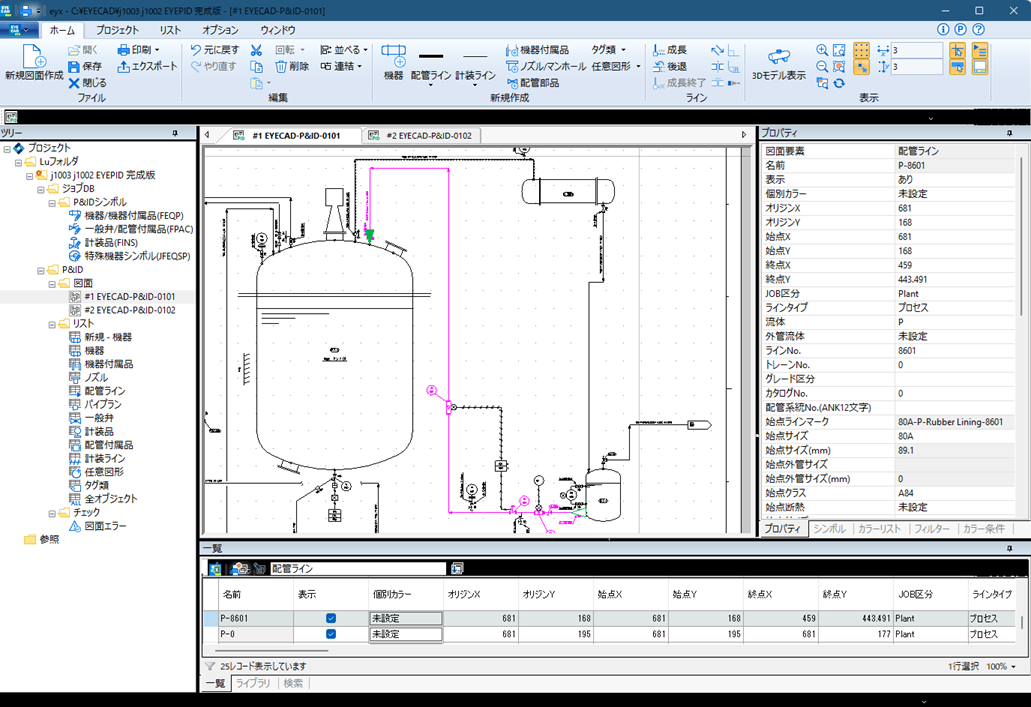

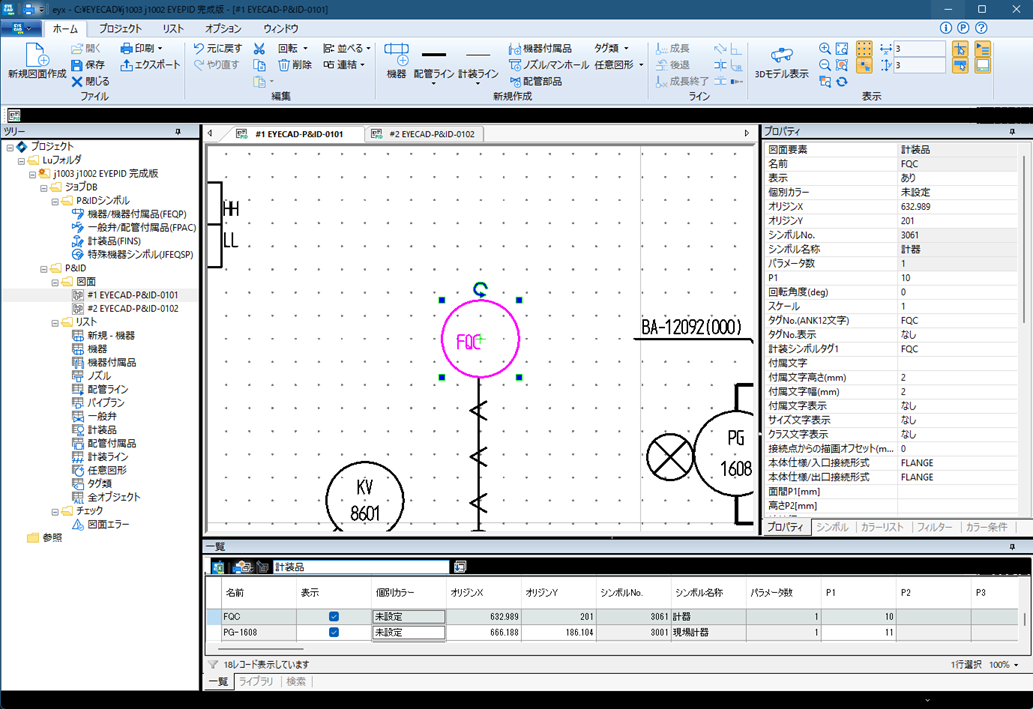

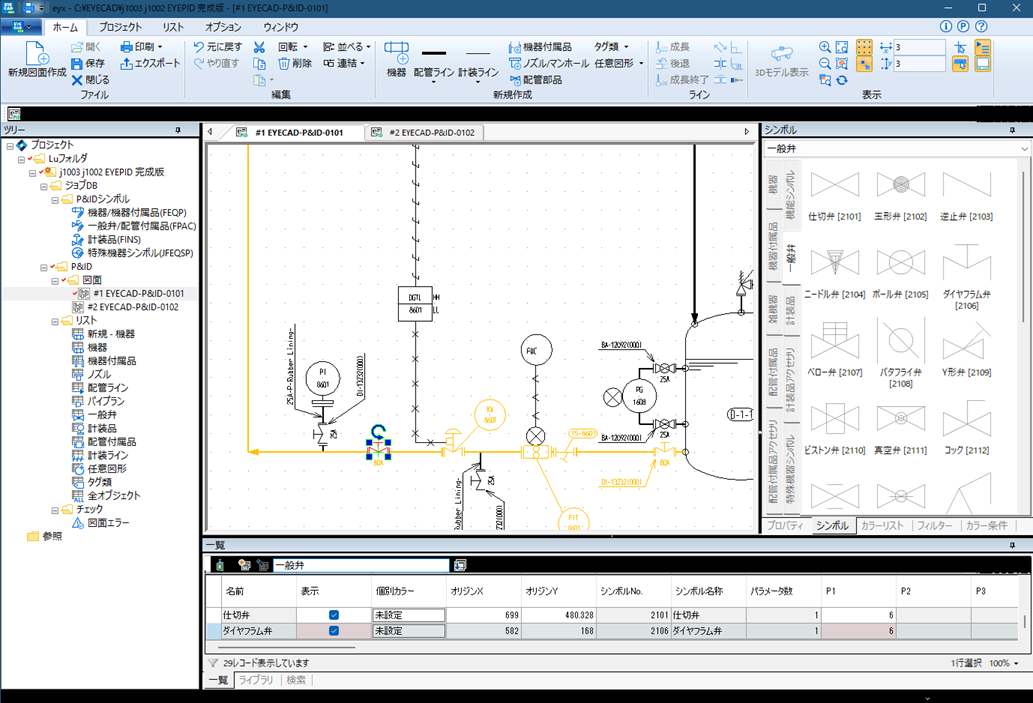

• ③PID確認

  選択したリストのP＆IDモデルにズームします。対応するP&IDモデルがない場合はボタンがDisableとなります。

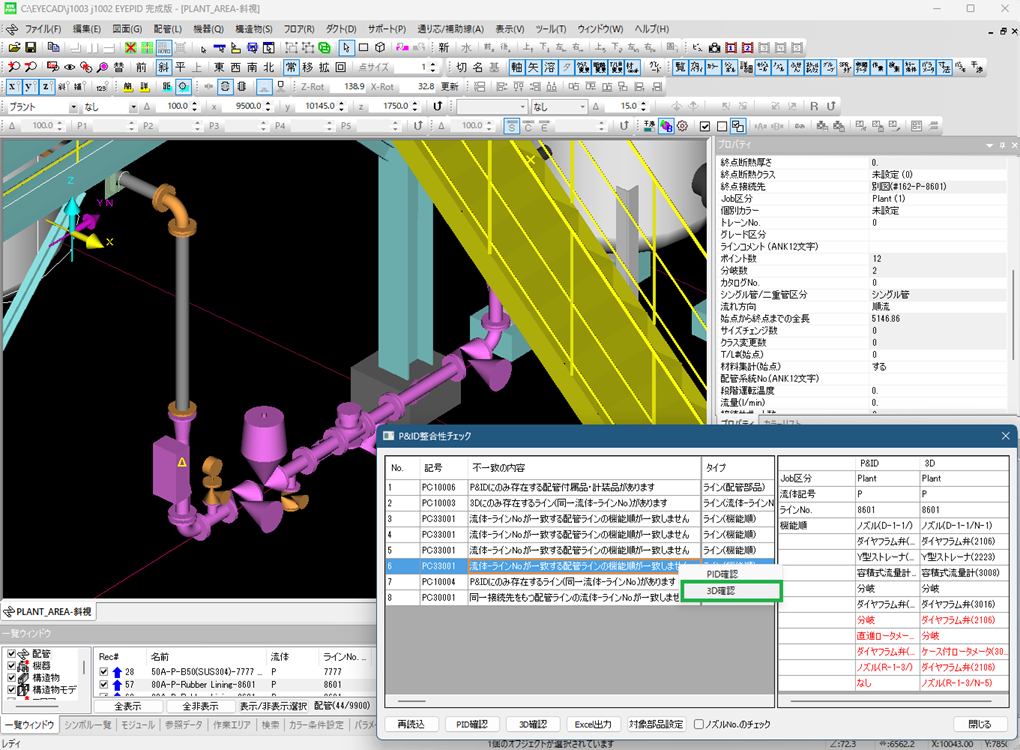

• ④3D確認

  ダブルクリックすると3Dモデル入力(Mrout)の該当箇所を表示します。

• ⑤Excel出力

  本リストをExcelに出力します。

• ⑥閉じる

  ダイアログを閉じます。

今回は操作説明のみとします。

リストについて

列の説明

No. 記号 不一致の内容 タイプ	index番号 チェック項目一覧の「チェック記号」 チェック項目一覧の「不一致の内容」 機器/ライン/付属品/計装品のいずれか
Job区分(3D) 機番(3D) タグNo.(3D) 流体(3D) ラインNo.(3D) ラインコメント(3D) 始点クラス(3D) 始点サイズ(3D) 始点機番(3D) 始点ノズルNo.(3D) 始点ライン(3D) 終点クラス(3D) 終点サイズ(3D) 終点機番(3D) 終点ノズルNo.(3D) 終点ライン(3D)	3DモデルのJob区分 3D機器の機番 3D配管付属品・計装品のタグNo. 3Dラインの流体記号 3DラインのラインNo. 3Dラインのラインコメント 3Dラインの始点クラス 3Dラインの始点サイズ 始点接続先が機器のとき、その3D機器の機番 始点接続先が機器のとき、その3D機器のノズルNo 始点接続先がラインのとき、その3Dラインの「流体-ラインNo.」 3Dラインの終点クラス 3Dラインの終点サイズ 終点接続先が機器のとき、その3D機器の機番 終点接続先が機器のとき、その3D機器のノズルNo. 終点接続先がラインのとき、その3Dラインの「流体-ラインNo.」
DWG#(PID) Job区分(PID) 機番(PID) タグNo.(PID) 流体(PID) ラインNo.(PID) ラインコメント(PID) 始点クラス(PID) 始点サイズ(PID) 始点機番(PID) 始点ノズルNo.(PID) 始点ライン(PID) 終点クラス(PID) 終点サイズ(PID) 終点機番(PID) 終点ノズルNo.(PID) 終点ライン(PID)	PIDのDWG# PIDモデルのJob区分 PID機器の機番 PID配管付属品・計装品のタグNo. PIDラインの流体記号 PIDラインのラインNo. PIDラインのラインコメント PIDラインの始点クラス PIDラインの始点サイズ 始点接続先が機器のとき、そのPID機器の機番 始点接続先が機器のとき、そのPID機器のノズルNo. 始点接続先がラインのとき、そのPIDラインの「流体-ラインNo.」 PIDラインの終点クラス PIDラインの終点サイズ 終点接続先が機器のとき、そのPID機器の機番 終点接続先が機器のとき、そのPID機器のノズルNo. 終点接続先がラインのとき、そのPIDラインの「流体-ラインNo.」
