0203 Job区分設定

立体組立図（ M3dv ）で線種を区別、モデルを表示／非表示、材集を区別する等、区分を設定します。

立体組立図（ M3dv ）で線種を区別

既設、新設、将来等、図面上で線種を分ける場合に設定します。

材料集計を区別

機器など仕様条件によって部品の材料手配が違う場合、集計を区分けする用途にも使えます。他にも、エリア分け（施工業者などが分かれる）場合にもこちらで設定します。

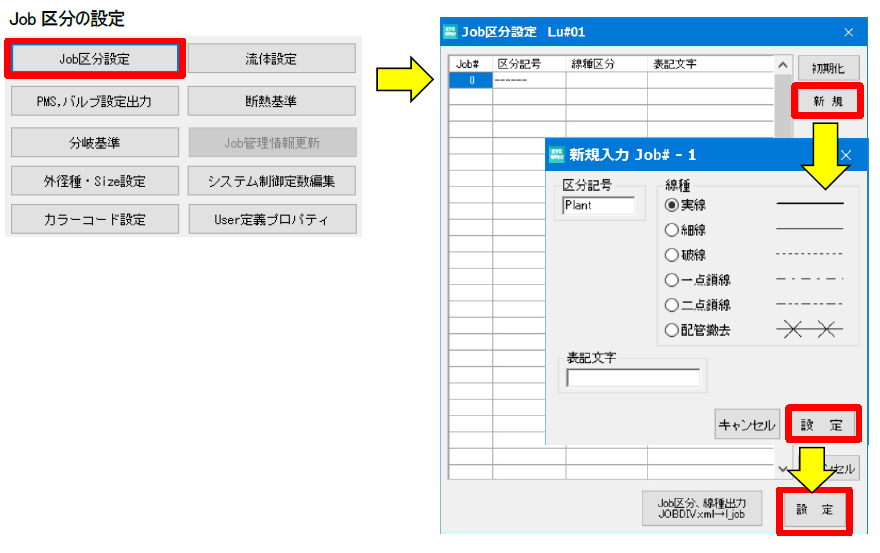

[新規] をクリックします。区分記号の文字数は半角６文字までです。

下図を参照して８区分設定します。

Job#	区分記号	線種区分	表記文字
0	------		未対応
1	Plant	実線	未対応
2	Kisetu	細線	未対応
3	Future	二点鎖線	未対応
4	Rack	実線	未対応
5	STRU	実線	未対応
6	DEL	実線	未対応
7	DEMO	実線	未対応
8	Kiso	実線	未対応

登録した情報は、Lu フォルダのJOBDIV.xmlに保存されます。99まで登録可能です。

修正は、修正したい箇所をクリックします。Job区分の「Job#」の順番を入れ替えたり、間に新しいJob区分を挿入することはできません。Job区分を初期化して作成し直すことで可能ですが、入力済のデータのJob区分を入力し直すことになります。

[Job区分、線種出力 JOBDIV.xml->l_Job] ボタンは登録済のJob区分記号と線種のText File（l_job）を作成します。ダイアログの出力File名を入力して [実行] をクリックしてください。

Lu フォルダ内に指定したFile名で作成されます。l_jobは、Text Fileです。Textエディタで内容の確認ができます。設定が完了しましたら、 [設定] ボタンを押してプラント属性定義画面に戻ってください。
