0906 表題欄設定

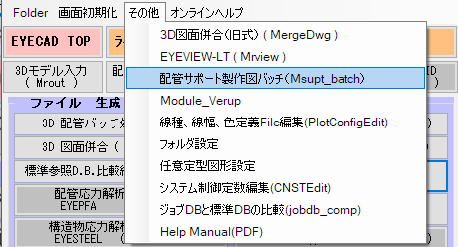

JSUPNO.csvで管理しています。このFileは配管サポートバッチ処理（MSUPT_BATCH）からASUP Fileを作成すると同時に生成されます。以下の操作を行ってください。

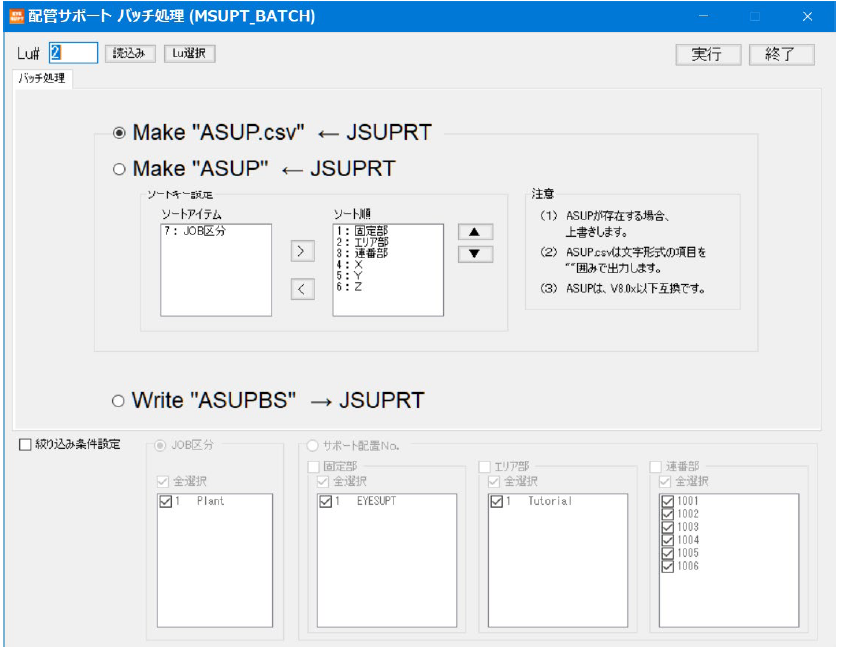

Lu#に2（1）をキーインして[読込み]または[Lu選択]をクリックして画面のように表示させます。


●Make “ASUP”←JSUPRTを選択します。

[実行]でASUP FileとJSUPNO.csvが生成、更新されます。3Dモデル入力（ Mrout ）でモデリング後はこの作業が必要です。サポートを追加修正した場合は必ず実行してください。

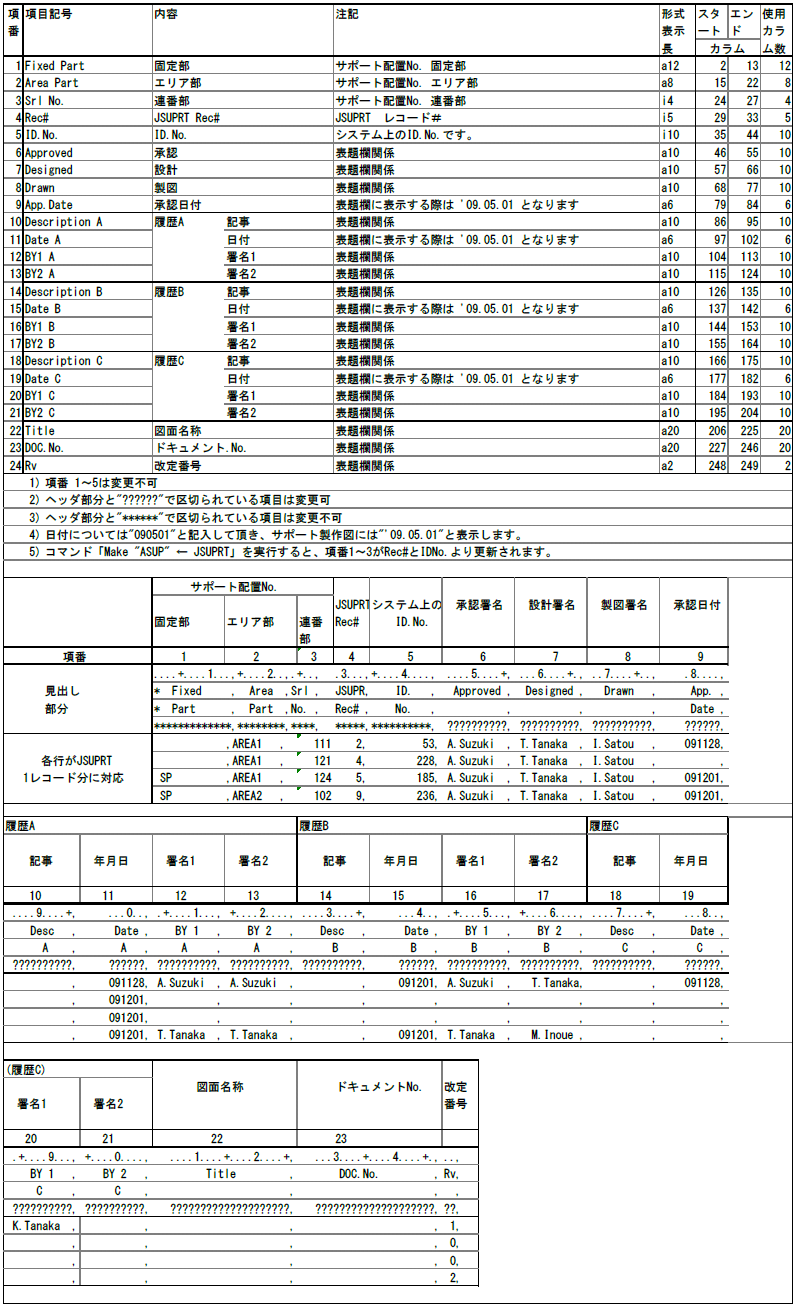

ASUPの様式 例


ASUPをカスタマイズして、ASUP->ASUPBSに名称変更。Write “ASUPBS”→JSUPRTを選択して、[実行]で?部分を更新します。

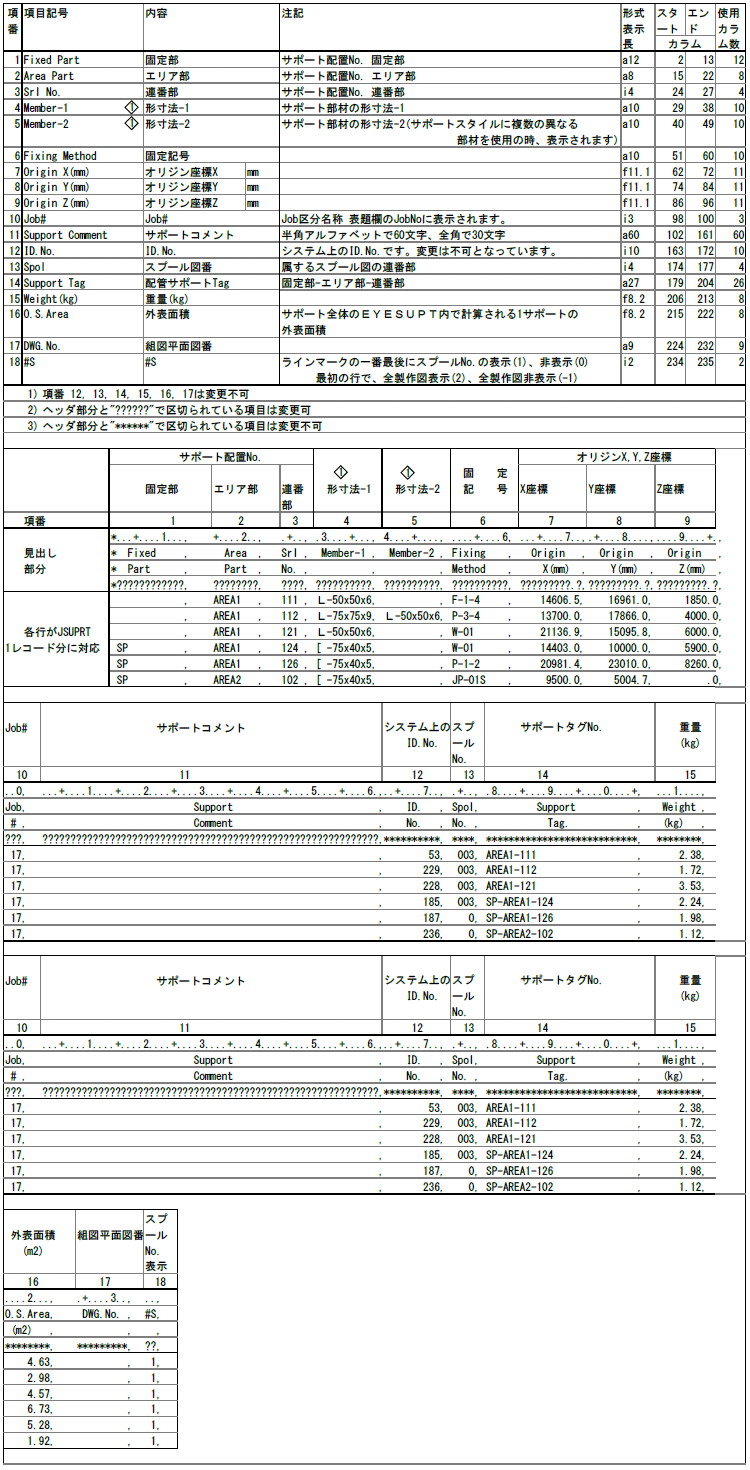

JSUPNO.csvの様式例


こちらの設定で表題欄の設定が可能です。用途に合わせて設定してください。

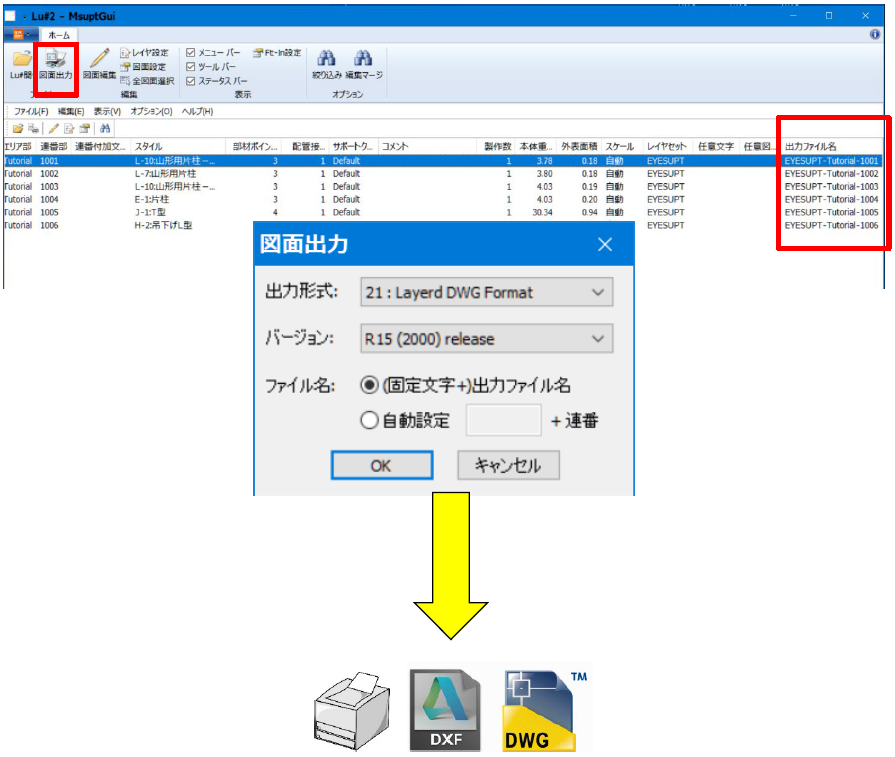

図面の出力

サポート製作図一覧から図面を選択して図面の出力が可能です。出力形式はLBP、DXF、DWGから選択可能です。

DXF、DWGを選択した場合は、バージョンおよびファイル名（一覧の出力ファイル名/連番）を設定して出力することができます。また、前項のサポート製作図表示画面から「印刷」、「レイヤ分け出力」で個別に出力することができます。


注意

  • ファイルはLuフォルダ下のDXFフォルダに出力されます。
  • 同名のファイル（同図番） が存在する場合には、常にファイルを上書きしますのでご注意ください。
  • 同名のファイルをAutoCAD などで編集している場合、書き込み禁止のエラーが発生し、プログラムが強制終了されます。AutoCADなどの編集作業を終了し、再出力してください。
