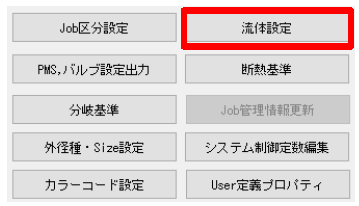

0204 流体設定
流体の記号、情報（日本語、英語等）を設定します。

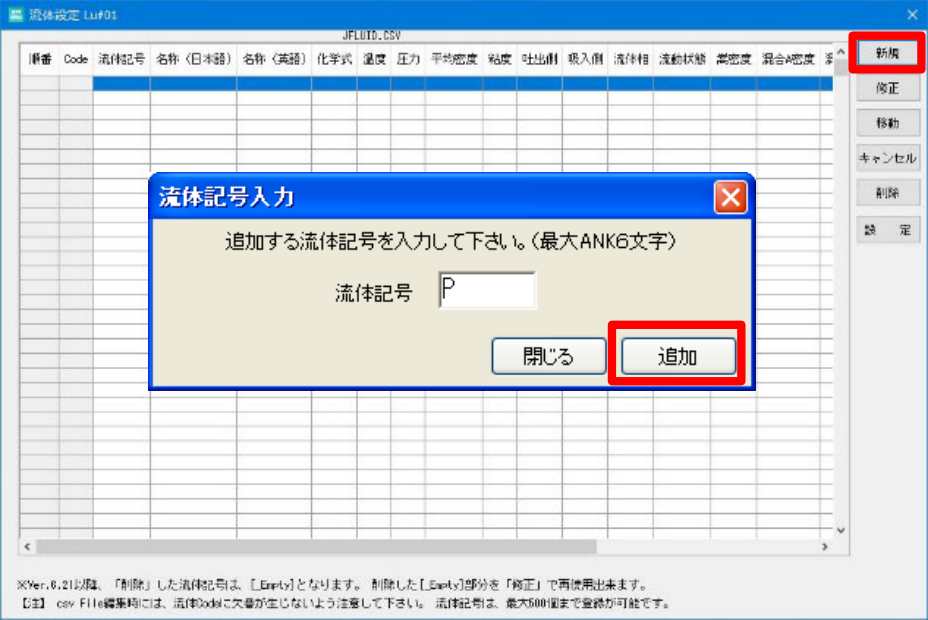

[新規] 新たに流体記号を追加します。
| Code | 流体記号 |
|---|---|
| 001 | P |
| 002 | AI |
| 003 | SC |
| 004 | CW |
| 005 | CWR |
| 006 | TA |
| 007 | HP |
| 008 | LP |
| 009 | NA |
| 010 | BS |
| 011 | WW |
| 012 | WD |
| [修正] | 選択した流体記号を修正します。 修正したい箇所をダブルクリックでも修正可能です。 |
| [移動] | 順番を入れ替えます。 |
| [削除] | 選択した流体記号を削除します。 削除した流体記号は「_Empty」となります。 |
| [キャンセル] | 更新内容を保存しません。 |
| [設定] | 更新内容を保存します。 設定内容は、Lu フォルダのJFLUID.csv に記録されます。 ここでは、12個の流体記号を登録します。 本チュートリアルでは流体記号のみの登録とします。 |
設定が完了しましたら、[設定] ボタンを押してプラント属性定義画面に戻ってください。
流体属性情報、名称（日本語）、名称（英語）などはクリックして入力します。
ラインマークに流体記号表示ではなく、名称（日本語）または名称（英語）を表示させる機能もあります。
[User定義表示様式] で説明します。
