0701 導入

3Dモデルの属性をもとに、図面を作成します。作成時には視野セクション、寸法、タグ等各種属性文字（以降、文字情報とする）を配置します。作成した図面は、プリンター・プロッターで図面出力するほか、DXFファイルとして出力できます。同一Luに対して、複数のマシンで同時に本プログラムを使用することはできません。また、同一Lu に対して、3Dモデル入力（Mrout）と組図編集（M3dv）の同時起動はできません。

制約条件

  • 図面枚数、セクション数

    Lu#内で登録できる図面枚数・・・・・最大199枚

    Lu#内で登録できるセクション数・・・・・最大4,000セクション

    1図面内に登録できるセクション数・・・・・最大20セクション

  • 物体デ－タ量の制限について

    1セクションの制限は？

    表示できる物体デ－タの最大レコ－ド数：21,000

    JPTPFL＋JPTMST＋PLTPIP＋PLTPACの総レコ－ド数を21,000まで

  • 構造物デ－タの最大レコ－ド数：31,000

  • 表示できる物体データの最大数

    最大ブロック数：9,060

    最大グループ数：32,000

    最大エレメント数：120,000

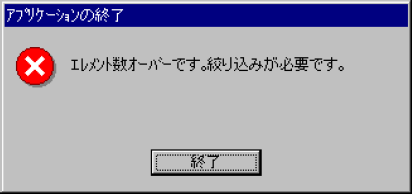

  • 最大数を超える場合は、以下のメッセージが表示されます。

    例 ｴﾚﾒﾝﾄ数ｵｰﾊﾞｰの場合


    オーバーした場合には、セクション内のモデルデータを絞り込む必要があります。絞り込む手順は

    組図面編集（m3dv） 起動、Lu#指定、

    図面選択ダイアログで[図面管理]をクリック、図面管理ダイアログの左側のリストから該当セクションを選択、

    物体表示絞り込み条件の[設定変更]をクリック

    *右端までスクロールバーを動かすと物体表示絞り込み条件欄があります

    上記手順で、除外ボックスやモデル種単位での絞り込みが可能です。


    データ読み込み時に何らかのエラーが発生した場合、エラーログファイルがLu フォルダに自動生成されます。

    ファイル名：e_m3dv.txt （テキストファイル）何らかのトラブルが発生した場合は、このファイル内容を確認してください。

    エラー内容の例は以下となります。

      エラー内容 主な対処方法
    1 フロア凸判定エラー Mroutでフロアを入力しなおす。
    2 フロアポイント数オーバー データを絞り込む。セクションを分ける。
    3 局所線分テープルオーバー ”
    4 プロック数オーバー ”
    5 グループ数オーバー ”
    6 エレメント数オーバー ”
    7 サポートデータ数オーバー ”

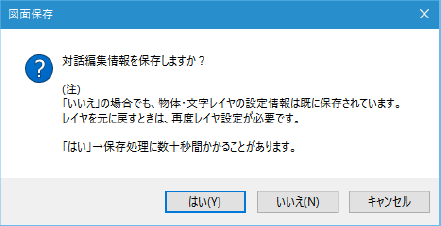

    組図面編集出力（ M3dv ）はプログラムを終了時にこのような画面が表示されます。


    [はい（Y）] 保存後終了します。

    [いいえ（N）] 保存しないで終了します。

    [キャンセル] キャンセルします。

    プログラムを実行しても編集をしなかった場合はメッセージを表示せずに終了します。

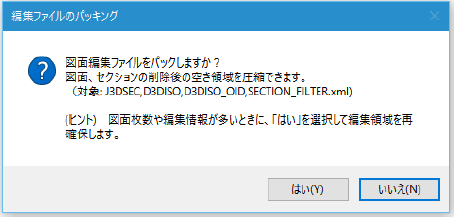

    編集情報を保存した場合、メッセージが表れます。


    [はい（Y）] 編集Fileをパックします。図面やセクションの削除後にはこちらを選択します。（D3DISO使用状況のパーセンテージ％が減少します。）

    [いいえ（N）] パックしないで終了します。

    用途に合わせて使い分けてください。
