0309 ａ54（PMS登録）

a54（542）はサニタリ配管です。一般に食品、化粧品や医薬品等のコンタミ等を嫌うプロセスに使用します。クランプと ヘルールの組合せ、軽量で取り外しやすい。分解しやすさが求められる配管にもよく使われます。

へルール、クランプの接続形式を用いる場合は、必ず部品に｢へルール(IPTM=3050)｣、フランジ欄の接続が｢CLP J.(IED=1703)｣となっていなければいけません。

スプール図の集計はフランジではなく「クランプ」(IBMC=3070)として集計され、ボルトとナットは集計しません。

  1. クラス記号 a54 （540）を選択します。

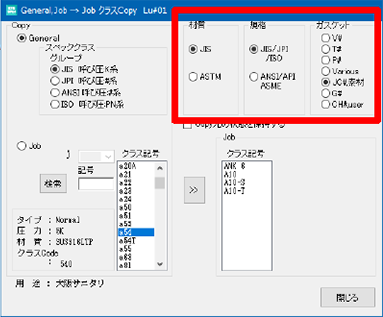

  2. 赤枠の設定を確認します。

  3. [＞＞]を押します。

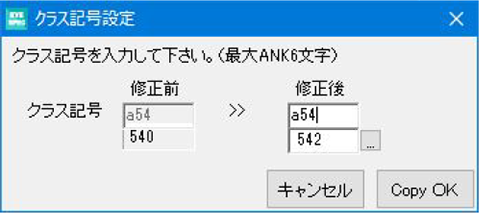

  4. クラス記号設定画面と同じになっている事を確認して[Copy OK]でコピーされます。

  5. [閉じる]を押してください。

クラス a54（542）を修正します。表示クラス記号に SANITARY を入力する。

用途に 大阪サニタリ 2Kクランプ/SUS304(a54) を入力する。

パイプ外径が 「SANITARY（5）」になっています。こちらをクリックすると、パイプ外径種を変更できます。

配管サイズの表記は、S呼称となります。


修正が完了したら、[更新]を押してください。

下図のPMSはj999からコピーしてください。（j999は本書の完成データです。）


作業が終わりましたら、[閉じる]ボタンを押してください。
