0305 A10（PMS登録）

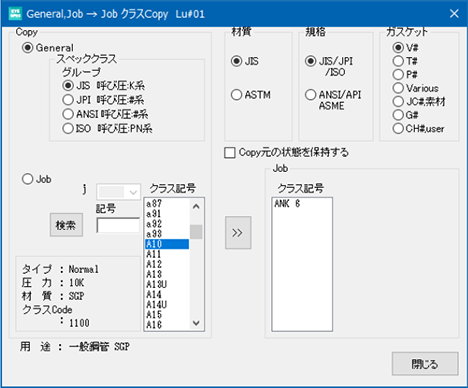

  1. クラス記号 A10 （1100）を選択します。
  2. 赤枠の設定を確認します。

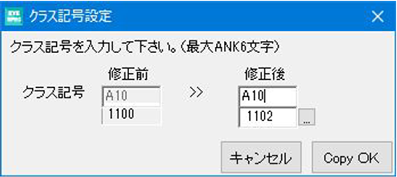

  3. [＞＞]を押します。


  4. クラス記号設定画面と同じになっている事を確認して[Copy OK]でコピーされます。

  5. [閉じる]ボタンを押してください。

クラス A10（1102）が追加されたので修正します。

  1. 表示クラス記号にTEST/A10を入力する。
  2. 用途に一般鋼管 SGP(A10)を入力する。

  3. PMS出力結果.pdfのクラスA10（1102）を参照して、プラグなど設定している行を移動する。

    （名称で右クリック->切り取り->該当名称に貼り付けで簡単に移動できます。）

  4. パイプ情報を修正します。


  5. 下図またはPMS出力結果.pdfのクラスA10（1102）を参照して部品行の入替え、アウトレット（3370）を新規に追加する。

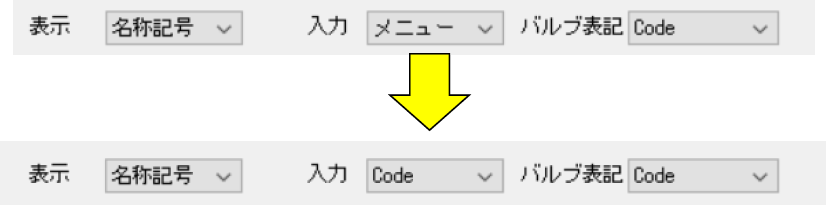

    表示、入力、バルブ表記を変更すると表示/入力モードを切り替えることが可能です。


    モードを切り替えて詳細変更を[更新]ボタンを押した場合、表示設定が保持されます。ご注意ください。

  6. PMSの注記は、メモ帳を起動し、コピー＆貼り付けしてください。簡単です。
  7. 修正が完了したら、[更新]を押してください。

PMSには同一部品名、同サイズに対する部品を複数登録しても3Dモデル入力（ Mrout ）でPMS通りに認識してモデリングする事が出来ません。


3Dモデル入力（ Mrout ）では、上の行に登録されている部品を参照し、下の行は参照されません。このような場合はダミ―クラスを作成します。例ではA10からA10-Sをコピーして、ダミークラスを作成します。


ダミークラスは3Dモデリング時に使用し、施工図には表示しない事が出来ます。


PMSに親子関係設定を設定するとクラス変更マークを表示／非表示させる事が出来ます。
