0307 トレース配管

PMSの配管タイプをトレース（Traced【4】）またはライニング＆トレースド（Lining& Traced【8】）に設定した場合、配管にトレーサ管の表示(破線)を配管の実線に沿って表示します。V6.90以降ではトレーサ管の表示(破線)、はパイプ部分だけでなく、配管部品の部分にも表示されます。

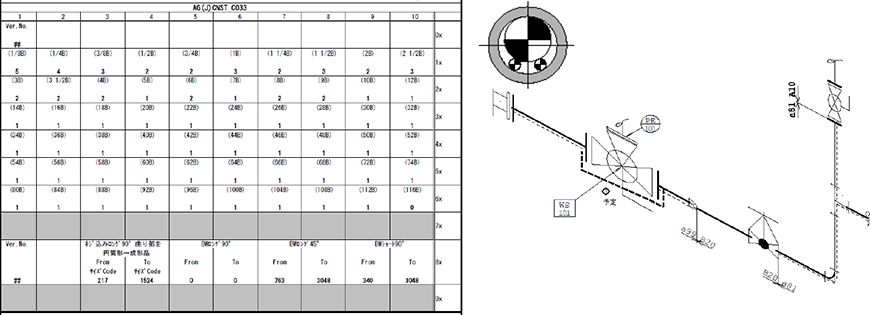

Traced 【4】の場合、CNSTのC033ページで制御が可能です。

※閲覧、編集はプラント属性のシステム制御定数編集【CNSTEdit】で行ってください。

CNST C033ページの第1W目に500を設定することで、このページ内の設定が有効となります。

第11W目から第70W目までは、本管サイズ（下表のカッコ内）の配管サイズに対する断熱材のサイズアップ数を定義できます。

サイズアップ数（一般に1～3サイズアップ）を定義すると、トレースドタイプの配管上の断熱材（円筒形、成形品）を集計する際に、本管サイズから指定サイズアップしたサイズで断熱材が集計されます。

第81W目に510を設定することで、曲り部の断熱材について、特定のサイズ範囲を円筒形から省き、その部分はエルボ成形品として集計を行うことが出来ます。

エルボ成形品として集計するサイズ範囲は、第83、84W目から組でFrom、ToサイズCodeを設定します。

トレーサ管の集計には、条件設定が必要になります。本書では説明のみとしています。

詳しくはHelp ManualのTracer管の集計とその設定を参照してください。
