0606 任意文字・図形（共通）

組図編集、スプール図編集、サポート図編集では、任意文字・図形が、共通の操作で入力・編集を行うことができます。

	機能	ツールバーボタン	Page	説明
1	テキスト		13-15-2-1	サイズ、太さ、角度など指定して任意のテキスト入力が可能です
2	引出線テキスト		13-15-2-1	サイズ、太さ、角度など指定して任意の引出線テキスト入力が可能です
3	線分		13-15-3-1	線種、線幅、塗りつぶし方法を指定して"線分"の入力が可能です
4	円		13-15-4-1	線種、線幅、塗りつぶし方法を指定して"円"の入力が可能です
5	円弧		13-15-5-1	線種、線幅、塗りつぶし方法を指定して"円弧"の入力が可能です
6	長方形		13-15-6-1	線種、線幅、塗りつぶし方法を指定して"長方形"の入力が可能です
7	訂番記号・雲		13-15-7-1	雲マークと訂番記号の入力が可能です。
8	矢視		13-15-8-1	矢視マークの入力が可能です（組図のみ操作方法が異なります）
9	角度		13-15-12-1	角度の入力が可能です
12	コマ図		13-15-9-1	DXF/DWGファイルの貼り付けが可能です
11	連続作成		13-15-10-1	このボタンがONのときマウスクリックした位置に任意文字・図形を連続で作成します。 OFFのときは任意文字・図形が１つ作成されます。（クリックした位置に移動する）

• 操作

  任意文字・図形はメニューバーの"発生"＞"任意文字・図形"＞（機能名）もしくは各機能のツールバーボタンの選択で作成できます。

  連続作成の切り替えはメニューバーの"発生"＞"連続作成"もしくは"連続作成"ツールバーボタンの選択で切り替わります。

• その他

  スプール図は材料欄に合わせてテキストや取り消し線の入力が可能です。スプール図固有の機能で共通機能ではありません。詳しくはマニュアル 15-14-9-1 を参照してください。

  組図での発生・編集方法については、マニュアル 13-14-5-1 を参照してください。

組図では、V7.00 より前のバージョンで存在した任意文字・図形などのメニューを旧Ver の操作互換のために残しています。

これらの機能は、将来的に廃止される予定となっていますので、V7.00以降は、操作が共通化された任意文字・図形（共通）のメニューの使用を推奨します。

組図で操作互換のために残している機能	任意模様	任意文字	円マーク	円弧マーク	任意線	コマ図取り込み
任意文字・図形（共通）での同等機能	長方形など	テキスト	円	円弧	線分	コマ図

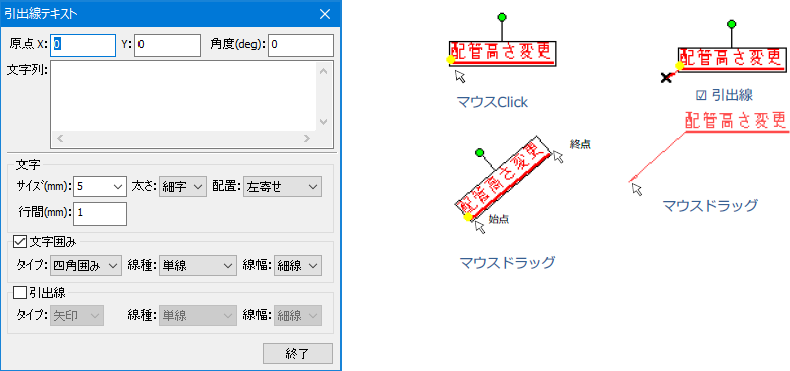

任意文字（文字）の発生

任意文字は入力した文字列を指定した位置,角度で表示する任意入力の文字情報です。

メインメニューの[発生]-[任意文字・図形]-[テキスト]または[引出線テキスト]もしくは任意文字・図形ツールバーのアイコンをクリックすると任意文字の発生に移行します。

任意文字モード では、任意文字ダイアログが表示され、任意文字の属性等の編集が可能です。

画面上をクリックして"文字列"に文字を入力すると画面にも文字が現れます。

任意文字のオリジン（現点）はクリックした位置となります。

編集画面をクリックするとその位置がオリジンとなり、その位置で任意文字が0°の角度で発生します。

クリックでは無く、マウスのボタンを押したままドラッグすることで、表示角度を設定することが出来ます。

ダイアログの引出線に☑すると引出線が表示されます。

[終了]ボタンをクリックするとダイアログを閉じて任意文字モードを終了します。

既に入力済の任意文字の変更

任意文字をダブルクリック または選択して右クリックメニュー＞編集 で、任意文字編集モード に入り文字情報の配置モードと同じダイアログが表示されます。

この場合はクリックした文字情報の内容がダイアログに表示されます。

あとは発生時と同様に変更が可能です。

任意文字（文字）の移動、回転

任意文字編集モード（任意文字のダイアログが表示されている状態）に入ると、既に入力済の任意文字の変更が出来ます。

編集画面上の任意文字を操作し移動、回転が可能です。

任意文字の文字部分でマウスのボタンを押しドラッグすることで移動（オリジン位置の変更）が出来ます。

任意文字の上部に表示されている ○ をドラッグすることで、表示角度を変更することが出来ます

引出先矢印先端の × をドラッグすることで引出線が指す位置と長さを変更することが出来ます。

任意文字（文字）の編集

任意文字編集モードで表示されるダイアログでは、以下の内容を編集することが出来ます、

• 原点

  図面の左下を原点として、X、Y 座標を指定します。（共通で次回以降説明では除外します。）

• 角度

  任意文字の角度を指定します。

• 文字列

  行数に制限はありませんが、一行に入力可能な文字数は半角80文字/全角40文字となります。それを超えて入力した場合、文字が化けるなど正常に表示されない場合があります。

• 文字

  文字のサイズをmm単位で指定します。数値を直接入力またはListから選択します。

  文字列の行間をmm単位で指定します。

  文字の太さを 細字、中字、太字 から選択します。

  複数行入力時の文字の配置を 左寄せ、中央寄せ、右寄せ から選択します。

• 文字囲み

  タイプを 下線、四角囲み から選択します。

  線種を 単線、二重線、破線、一点鎖線、二点鎖線 から選択します。

  線幅を 細線、中線、太線 から選択します。

• 引出線

  タイプを なし、矢印、示印 から選択します。

  線種を 単線、破線、一点鎖線、二点鎖線 から選択します。

  線幅を 細線、中線、太線 から選択します。

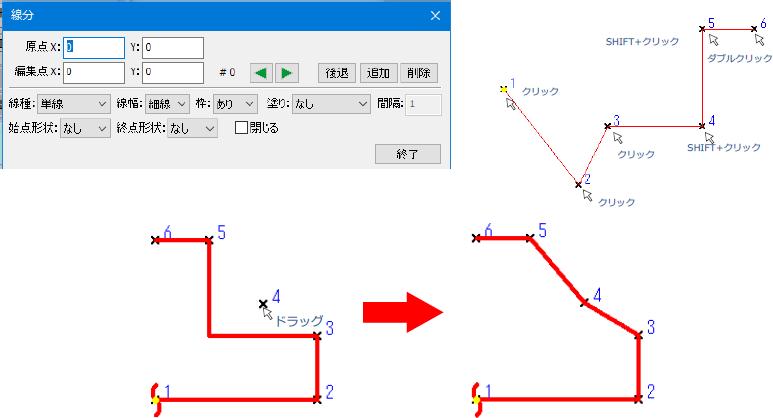

任意図形（線／連続線）の発生

メインメニューの[発生]-[任意文字・図形]-[線分]もしくは任意文字・図形ツールバーのアイコンをクリックすると線/連続線の発生モードに移行します。

線分モードでは、線分ダイアログが表示され、線分の属性、Pointの削除等の操作が可能です。

SHIFT キーを押しながらマウスクリック すると垂直または水平にPoint が追加されます。

Point 追加時、そのPoint 番号が表示されます。

Point番号付近にマウスカーソルを近づけるとカーソルの形状が変わります。

このときそのPoint のドラッグ移動が可能です。

線分をドラッグした場合は、全体の移動となります。

ダブルクリック でその位置を終点として線分が決定します。

決定後マウスクリック で新たな線分が作成可能です。

[終了]ボタンでダイアログ を閉じ、線分モード を終了します。

既に入力済の線分の変更

線分をダブルクリック または選択して右クリックメニュー>編集 で線分モード に入り上記ダイアログ が表示されます。

あとは発生時と同様に変更が可能です。

任意図形（線／連続線）の編集

任意文字編集モードで表示されるダイアログでは、以下の内容を編集することが出来ます、

• 原点X（Y）

  線分を発生させる位置を図面の左下を原点として、X（Y）座標を指定します。

• 編集点X（Y）

  現在の編集点のX（Y）座標を指定します。

• ＃数値

  編集点番号

• ◀

  現在の編集点を１つ前の番号に移動します

• ▶

  現在の編集点を１つ後の番号に移動します

• 後退

  最後尾のPointを削除します

• 追加

  現在の編集点とその１つ前のPointとの間(中点)にPointを追加します

• 削除

  現在の編集点を削除します

• 線種

  単線、二重線、破線、一点鎖線、二点鎖線 から選択します。

• 線幅

  細線、中線、太線 から選択します。

• 枠

  あり、なし を選択します。

• 塗り

  なし、あり、ハッチング／、ハッチング＼、ハッチング×から選択します。

• 間隔

  ハッチングの間隔を指定します。塗りをハッチングにしたときのみ有効

• 始点形状

  始点形状を なし、矢印、示印から選択します。

• 終点形状

  終点形状を なし、矢印、示印から選択します。

• 線を閉じる

  チェックを付けると最初のポイントと最後のポイントを線で結びます。

任意図形（円）の発生

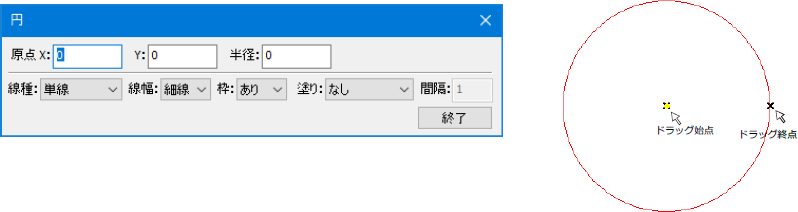

メインメニューの[発生]-[任意文字・図形]-[円]もしくは任意文字・図形ツールバーのアイコンをクリックすると円の発生モードに移行します。

円モードでは、円ダイアログが表示され、円の原点と半径、属性設定が可能です。

画面上をマウスドラッグすると始点位置を中心にドラッグ位置を半径とした円を描画します。

マウスを離した位置で円の半径が決定します。

決定後再度マウスドラッグで新たな円の作成が可能です。

作成した円の中心(●)または円周上の点(×)付近にマウスカーソルを近づけるとカーソル形状が変わります。このときそのPointのドラッグ移動が可能です。(●)なら原点移動、(×)なら半径の変更となります。

線分をドラッグした場合は、全体の移動となります。

[終了]ボタンをクリックするとダイアログを閉じて円の配置モードを終了します。

既に入力済の任意図形（円）の変更

既に配置済の円をダブルクリック または選択して右クリックメニュー>編集 で円の編集モード に入り上記ダイアログ が表示されます。

あとは発生時と同様に変更が可能です。

任意図形（円）の編集

任意図形（円）の編集モードで表示されるダイアログでは、以下の内容を編集することが出来ます、

• 原点

  円を発生させる位置を図面の左下を原点として、X（Y）座標を指定します。

• 半径

  円の半径

• 線種

  単線、二重線、破線、一点鎖線、二点鎖線 から選択します。

• 線幅

  細線、中線、太線 から選択します。

• 枠

  線分の あり、なし を選択します。

• 塗り

  なし、あり、ハッチング／、ハッチング＼、ハッチング×から選択します。

• 間隔

  ハッチングの間隔を指定します。塗りをハッチングにしたときのみ有効

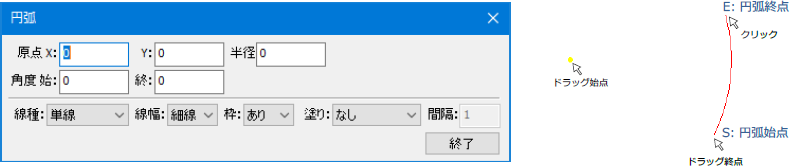

任意図形（円弧）の発生

メインメニューの[発生]-[任意文字・図形]-[円弧]もしくは任意文字・図形ツールバーのアイコンをクリックすると円弧の発生モードに移行します。

円弧モードでは、円弧ダイアログが表示され、配置する円弧の位置と半径、始点角度、終点角度、属性設定が可能です。

円弧を発生したい位置でマウスの右ボタンを押すと、その位置が円弧の中心点(●）となります。

そのままマウスをドラッグすることで始点からカーソル位置までの距離が半径となります。

マウスの右ボタンを離した位置で半径が確定し、その位置が開始角度（S）となります。

次にクリックした位置が終点角度（E）となり円弧が発生します。

作成した円弧の中心(●)、円弧始点(S)、円弧終点(E)付近にマウスカーソルを近づけるとカーソル形状が変わります。

このカーソル形状の状態で、Pointのドラッグ移動が可能です。(●)なら原点移動、(×)なら半径の変更となります。

線分をドラッグした場合は、全体の移動となります。

[終了]ボタンをクリックするとダイアログを閉じて円弧の配置モードを終了します。

既に入力済の任意図形（円弧）の変更

既に配置済の円弧をダブルクリック または選択して右クリックメニュー>編集 で円弧の編集モード に入り上記ダイアログ が表示されます。

あとは発生時と同様に変更が可能です。

任意図形（円弧）の編集

任意図形（円弧）の編集モードで表示されるダイアログでは、以下の内容を編集することが出来ます、

• 原点

  円弧の中心点のX（Y）座標を図面の左下を原点として指定します。

• 半径

  円弧の半径を指定します。

• 角度 始

  円弧の開始角度を指定します。

• 角度 終

  円弧の終了角度を指定します。

• 線種

  単線、二重線、破線、一点鎖線、二点鎖線 から選択します。

• 線幅

  細線、中線、太線 から選択します。

• 枠

  線分の あり、なし を選択します。

• 塗り

  塗りを なし、あり、ハッチング／、ハッチング＼、ハッチング×から選択します。

• 間隔

  ハッチングの間隔を指定します。塗りをハッチングにしたときのみ有効

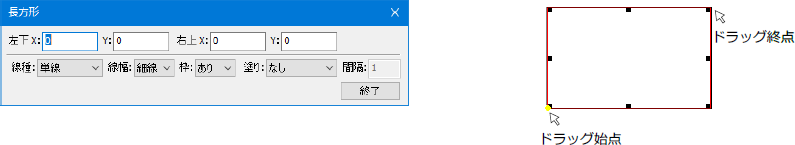

任意図形（長方形）の発生

メインメニューの[発生]-[任意文字・図形]-[長方形]もしくは任意文字・図形ツールバーのアイコンをクリックすると長方形の発生モードに移行します。

長方形モードに移行すると、長方形ダイアログが表示されます。

長方形を配置する左下と右上座標、属性設定が可能です。本モードで画面上をマウスドラッグするとドラッグ始点と終点に合わせ長方形トラッカが現れます。

トラッカ（■)で移動、拡大・縮小が可能です。

線分をドラッグした場合は、全体の移動となります。

既に入力済の長方形の変更

長方形をダブルクリックまたは選択して右クリックメニュー＞編集で、長方形モードに入り上記ダイアログが表示されます。

あとは発生時と同様に変更が可能です。

任意図形（長方形）の編集

任意図形（長方形）の編集モードで表示されるダイアログでは、以下の内容を編集することが出来ます、

• 右下

  長方形の左下のX（Y）座標を図面の左下を原点として指定します。

• 右上

  長方形の右上のX（Y）座標を図面の左下を原点として指定します。

• 線種

  単線、二重線、破線、一点鎖線、二点鎖線 から選択します。

• 線幅

  細線、中線、太線 から選択します。

• 枠

  線分の あり、なし を選択します。

• 塗り

  なし、あり、ハッチング／、ハッチング＼、ハッチング×から選択します。

• 間隔

  ハッチングの間隔を指定します。塗りをハッチングにしたときのみ有効

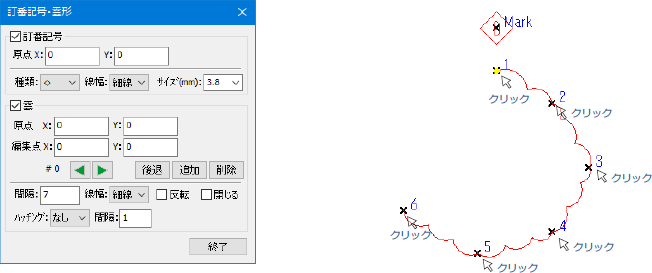

任意マーク（訂番記号・雲形）の発生

メインメニューの[発生]-[任意文字・図形]-[訂番記号・雲]もしくは任意文字・図形ツールバーのアイコンをクリックすると訂番記号・雲形の発生モードに移行します。

訂番記号・雲モードでは、訂番記号・雲形ダイアログが表示され、訂番記号、雲の位置、属性の設定が可能となります。

訂番記号が ☑ の時は、最初のクリックでその位置に訂番記号が発生し、次のクリックで雲の始点が発生します。

訂番記号が □ の時は、最初のクリックで雲の始点が発生します。

訂番記号が □で発生した後に、訂番記号を ☑にした場合、始点位置に訂番記号が発生します。

クリックを続けることで、雲のPointが追加され、Point毎にそのPoint番号が表示されます。

SHIFTキーを押しながらマウスクリックすると垂直または水平にPointが追加されます。

Point番号付近にマウスカーソルを近づけるとカーソルの形状が変わります。

このときそのPointのドラッグ移動が可能です。

線分をドラッグした場合は、全体の移動となります。

ダブルクリックでその位置を終点として雲が決定します。

決定後マウスクリックで新たな雲が作成可能です。

既に配置済の線分をクリックするとダイアログにその属性が表示され、変更も可能です。

[終了]ボタンでダイアログを閉じ、線分モードを終了します。

既に入力済の訂番記号・雲の変更

訂番記号・雲をダブルクリックまたは選択して右クリックメニュー＞編集で訂番記号・雲モードに入り上記ダイアログが表示されます。

あとは発生時と同様に変更が可能です。

任意マーク（訂番記号・雲形）の編集

任意マーク（訂番記号・雲形）の編集モードで表示されるダイアログでは、以下の内容を編集することが出来ます、

• 訂番記号

  • 原点

    訂番記号を発生させる位置を図面の左下を原点として、X（Y）座標を指定します。

  • 種類

    枠の形を、◇、△、□から選択します。

  • 線幅

    細線、中線、太線 から選択します。

  • サイズ(mm)

    文字のサイズをmm単位で指定します。数値を直接入力またはListから選択します。

• 雲

  • 原点

    雲を発生させる位置を図面の左下を原点として、X（Y）座標を指定します。

  • 編集点

    現在の編集点のX（Y）座標を指定します。

  • #数値

    編集点番号

  • ◀

    現在の編集点を１つ前の番号に移動します

  • ▶

    現在の編集点を１つ後の番号に移動します

  • 後退

    最後尾のPointを削除します

  • 追加

    現在の編集点とその１つ前のPointとの間(中点)にPointを追加します

  • 削除

    現在の編集点を削除します

  • 雲間

    "もこもこ"の間隔。ちいさいほど細かい

  • 線幅

    細線、中線、太線 から選択します。

  • ハッチング

    なし、／、＼、×から選択します。☑閉じるのときハッチング表示します。

    Pointがクロス（Point間線分が交差）するときはハッチング表示しません。

  • 間隔

    ハッチングの間隔を指定します。

  • 反転

    雲の"もこもこ"の向きを反転します。最初はPointが時計回りのとき外側を向きます

  • 閉じる

    閉じます。

任意マーク（矢視）の発生

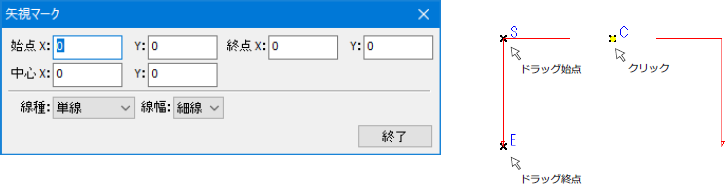

メインメニューの[発生]-[任意文字・図形]-[矢視]もしくは任意文字・図形ツールバーのアイコンををクリックすると矢視マークの発生モードに移行します。

矢視モードに移行すると、矢視ダイアログが表示され、矢視の始点、終点、中心座標、属性の設定が可能となります。

最初にクリックした位置(C)が中心となります。

次にマウスを右クリックした位置を開始点(S)、ドラッグし右ボタンを放した位置が終点(E)となり、開始点から終点に向かって矢視マークが発生します。

中心点(C)、開始点(S)、終点(E)付近にマウスカーソルを近づけるとカーソル形状が変わります。

このときそのPointのドラッグ移動が可能です。

線分をドラッグした場合は、全体の移動となります。

[終了]ボタンでDialogを閉じ、矢視モードを終了します。

既に入力済の矢視の変更

矢視をダブルクリックまたは選択して右クリックメニュー＞編集で矢視モードに入り上記ダイアログが表示されます。

あとは発生時と同様に変更が可能です。

矢視マークの編集

矢視マークの編集モードで表示されるダイアログでは、以下の内容を編集することが出来ます、

• 矢視方向

  矢視マークの矢印部分の始点のX（Y）座標を図面の左下を原点として指定します。

  矢視マークの矢印部分の終点(矢印側)のX（Y）座標を図面の左下を原点として指定します。

• 中心点

  矢視マークの中心点のX（Y）座標を図面の左下を原点として指定します。

• 線種

  単線,破線,一点鎖線,二点鎖線から選択します。

• 線幅

  細線，中線，太線 から選択します。

コマ図の配置

コマ図機能は2D図面ファイル(DXF/DWG形式）を読み込み指定の位置に表示する機能です。

AutoCadフォーマットR11/R12/2000/2004/2007/2010/2013に対応しています。

メインメニューの[発生]-[任意文字・図形]-[コマ図]もしくは、任意文字・図形ツールバーのアイコンをクリックするとコマ図の配置モードに移行します。

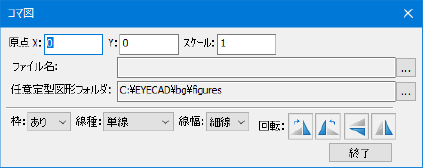

コマ図モードでは、コマ図ダイアログが表示され、配置座標、スケール、ファイル指定、属性の設定が可能となります。

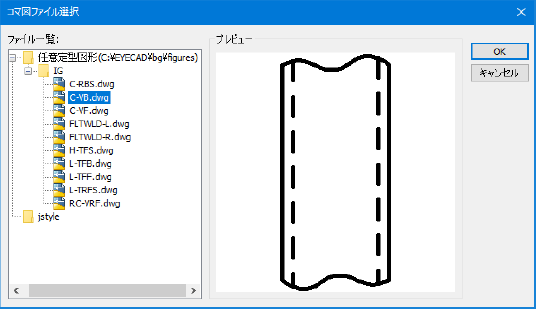

ファイル名の右側の…ボタンを押すとコマ図ファイル選択ダイアログが現れるので、配置したいファイルを指定します。

任意定型図形フォルダ(デフォルト: c:\EYECAD\bg\figures)とLuフォルダ下のjstyleフォルダ以下にあるDXF/DWGファイルの一覧がツリーで表示されます。

任意定型図形フォルダは変更可能です。(詳細は、マニュアル 01-07-2-1を参照してください)

ファイルを選択すると右側のプレビューでそのファイルを表示します。

[OK]ボタンでファイルが選択され、コマ図ダイアログにそのファイル名が表示されます。

画面上をクリックするとクリック位置を左下にコマ図が現れます。

配置したコマ図の輪郭線のトラッカ(■)で移動、拡大・縮小が可能です。

[終了]ボタンでダイアログを閉じ、コマ図モードを終了します。

※チュートリアルのデータとして、j999フォルダにjstyle フォルダがあります。

　コマ図のファイルを用意していない場合は、j01フォルダにコピーして利用してください。

既に配置済のコマ図の変更

コマ図をダブルクリックまたは選択して右クリック メニューの編集でコマ図モードに入ると、上記ダイアログが表示されます。

あとは新規入力時と同様に変更が可能です。

コマ図の編集

コマ図の編集モードで表示されるダイアログでは、以下の内容を編集することが出来ます、

• 配置座標

  コマ図を配置するX（Y）座標を図面の左下を原点として指定します。

• スケール

  コマ図の表示スケールを指定します。

• ファイル名

  コマ図ファイル名

• 枠

  線分の あり、なし を選択します

• 種類

  線分の線種を 単線、二重線、破線、一点鎖線、二点鎖線 から選択します。

• 線幅

  線分の線幅を 細線、中線、太線 から選択します。

• 回転

  右90°回転、左90°回転、上下鏡反転、左右鏡反転

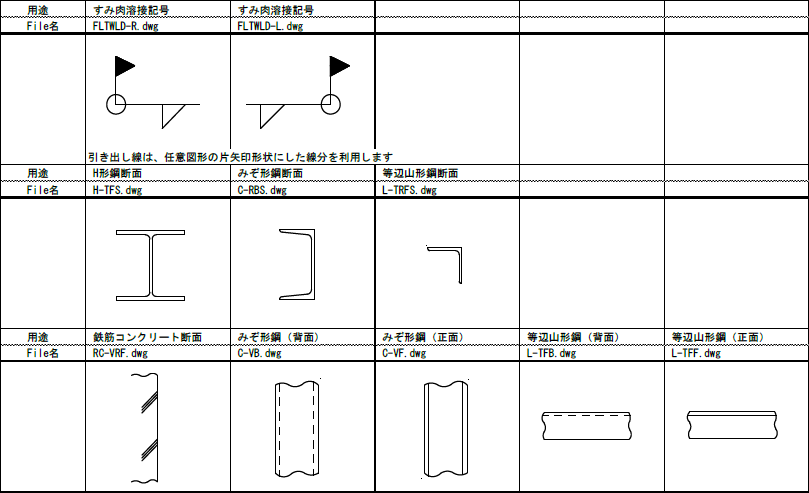

\EYECAD\bg\figures\IG フォルダに以下のコマ図をテンプレートとして準備してあります。必要に応じて加工してご使用ください。

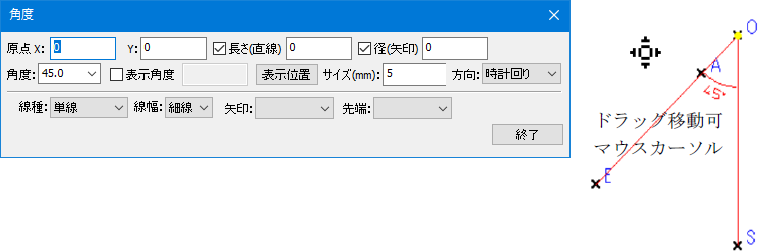

任意図形（角度）の発生

メインメニューの[発生]→[任意文字・図形]→[角度] もしくはツールバーの をクリックすると角度モードに移行します。

角度モードでは、角度ダイアログが表示され、配置する角度の原点、長さ(直線)、径(矢印)、角度、表示角度、サイズ、方向の指定が可能となります。

マウスを右クリックした位置が角度の頂点「O」、ドラッグし右ボタンを放した位置が角の辺の端点「S」となり、その距離が角の辺の長さ(直線)の値となります。

角の辺が決まると、デフォルトで「45°」の任意図形（角度）が発生します。

角度円弧と角度寸法値の位置（径(矢印)「A」点）は、長さ(直線)の「1/4の値」となります。

もう一方の角の辺の端点「E」は、頂点「O」から径(矢印)「A」点を通る直線で、長さ(直線)の位置となります。

端点「S」をドラッグすることで、頂点「O」を固定しての全体回転となります。

CTRLキーを押しながら端点「S」をドラッグすることで、長さ(直線)を変更します。

端点「E」点をドラッグすることで、角度を変更します。

径(矢印)点「A」をドラッグすることで、径(矢印)を変更します。

線分や角度線をドラッグした場合は、全体移動となります。

[終了]ボタンでDialogを閉じ、矢視モードを終了します。

既に発生済の任意図形（角度）の変更

任意図形（角度）をダブルクリックまたは選択して右クリックメニュー＞編集で角度モードに入ると、上記ダイアログが表示されます。

あとは発生時と同様に変更が可能です。

任意図形（角度）の編集

任意図形（角度）の編集モードで表示されるダイアログでは、以下の内容を編集することが出来ます、

• 原点

  角度を発生させる位置を図面の左下を原点として、X（Y）座標を指定します。

• 長さ（直線）

  角度の直線部の長さ。☑で表示／非表示切替

• 径（矢印）

  角度の矢印部の半径。☑で表示／非表示切替

• 角度

  角度[deg]数値入力が可能です。リストから角度を選択することもできます。

• 表示角度

  ☑で表示角度に設定した文字列を角度の代わりに表示

• 表示位置

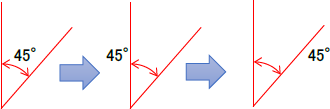

  角度の表示位置をトグル切替表示します



• サイズ（mm）

  角度、表示角度のサイズをmmで指定します。

• 方向

  角度の発生方向を時計／反時計回りで指定できます。

• 線種

  線分の線種を 単線、二重線、破線、一点鎖線、二点鎖線 から選択します。

• 線幅

  線分の線幅を 細線、中線、太線 から選択します。

• 矢印、先端

  矢印の発生の仕方と先端形状の組み合わせが選択できます。



連続作成

メインメニューの[発生]-[連続作成]もしくは、任意文字・図形ツールバーのアイコンをクリックすると、任意文字、円、円弧、長方形、矢視の連続発生が可能です。

任意図形(線/連続線)、任意マーク(訂番記号/雲形)は連続作成モード対象外となります。

連続作成モードがONの場合は、複数の同じ任意Textを作成することが可能です。
