0516 配管ラインのエラーチェック

• ✓ PMS （配管スペック）未登録部品、溶接間長さ等のエラー情報が表示されます。

• ✓ 「★★★★」、「★★★」印は必ず修正してください。そのままでは組図時に配管が表示されません。

• ✓ mrout終了後に出力されるe_mrc（テキストファイル）の内容を確認してください。Luフォルダに出力されています。エラーコードにより、エラー情報が確認できます。

• ✓ ライン仕様、スプール図、Job区分チェック“バッチ処理”のテキストファイルを作成し、（ALIN, ALCT）属性のチェックをしてください。

• ✓ 配管ラインの From – To チェックをしてください。テキストファイル（A3DL）でチェックできます。

スプール図、材料集計を行う前に必ず、チェックしてください。

メニューバーより【配管】→【配管データのエラーチェック】を選択します。

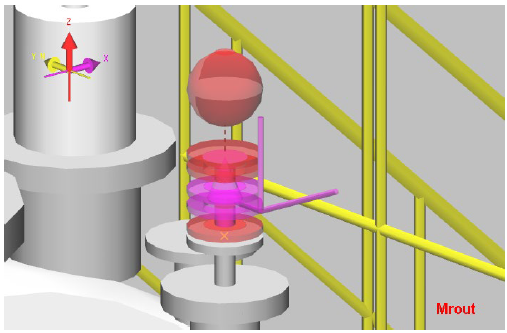

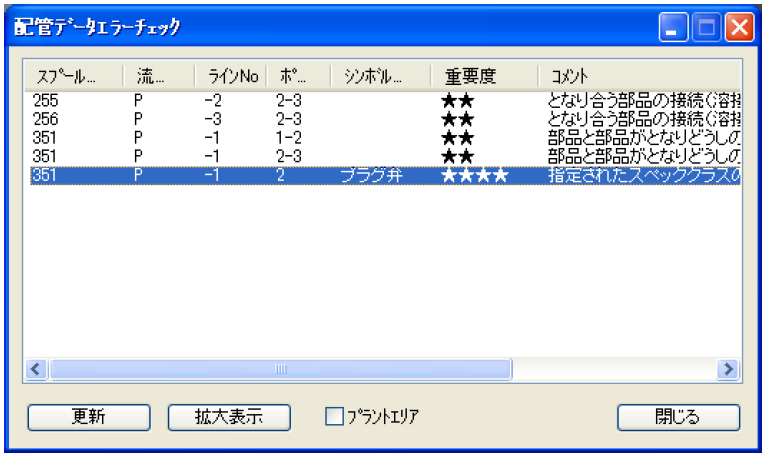

ダイアログが表示されます。該当行をダブルクリックまたは該当行を選択し、[拡大表示]をクリックするとその場所が画面に表示されます。下図は例です。

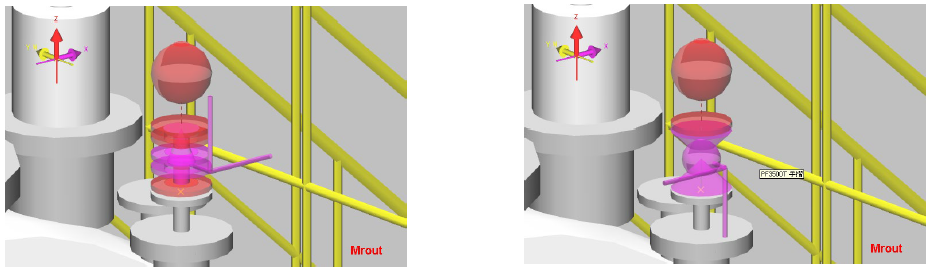

エラー部品を変更します。（プラグ弁（PMSに未登録）をボール弁に変更します。）

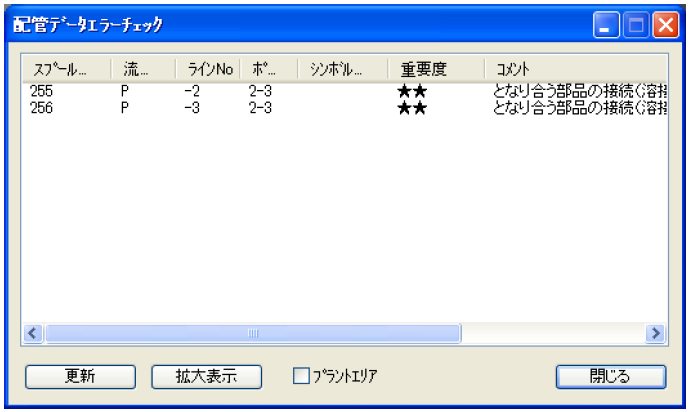

再度、配管エラーチェックを実行してください。エラーが解消されています。

入力した3Dモデルにエラーがないかを確認する機能です。モデル入力作業中は、毎日または週1回はエラーチェックし、エラーを解消することを推奨します。

エラーのレベル

★★★★ →システム判断ができないエラー（必ず無くしてください！！）

★★★ →配管製作、図面化できないエラー（必ず無くしてください！！）

★★ →配管製作、図面化は可能だが、Job 上問題のあるエラー

★ →配管製作、組図化にも問題ないが、設計者の意図したエラー

エラーコード	原 因	対 策
221	指定されたスペックの入力された配管部品の機能 シンボル、またはA（B）G（J）ISPR.csv中にありません。	クラスに部品を登録します。
291	溶接間長さが46mmしかありません。標準は50mm（BW の場合、長さ指定とパイプ厚さの指定倍長のいずれか長い方）	長さを修正します。
432	指定されたスペッククラスの PMS のバルブ欄に 登録されていないタイプのバルブが使用されています。	クラスにバルブを登録します。

エラーメッセージの内容、対策の詳細は、Help Manual『 EYEPIPE 3Dモデル入力 配管,ダクト』【3D配管チェック】をご覧ください。

引き続き、配管ラインのエラーチェックを行います。

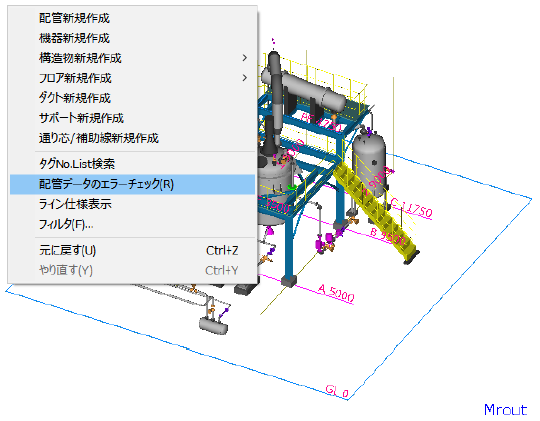

画面上で何も選択したいない状態でマウス右クリックより、”配管データのエラーチェック”を選択してください。

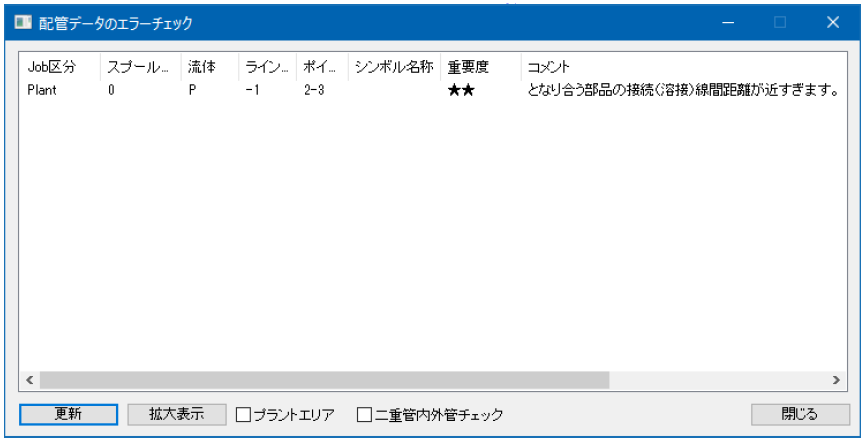

ダイアログが表示されます。

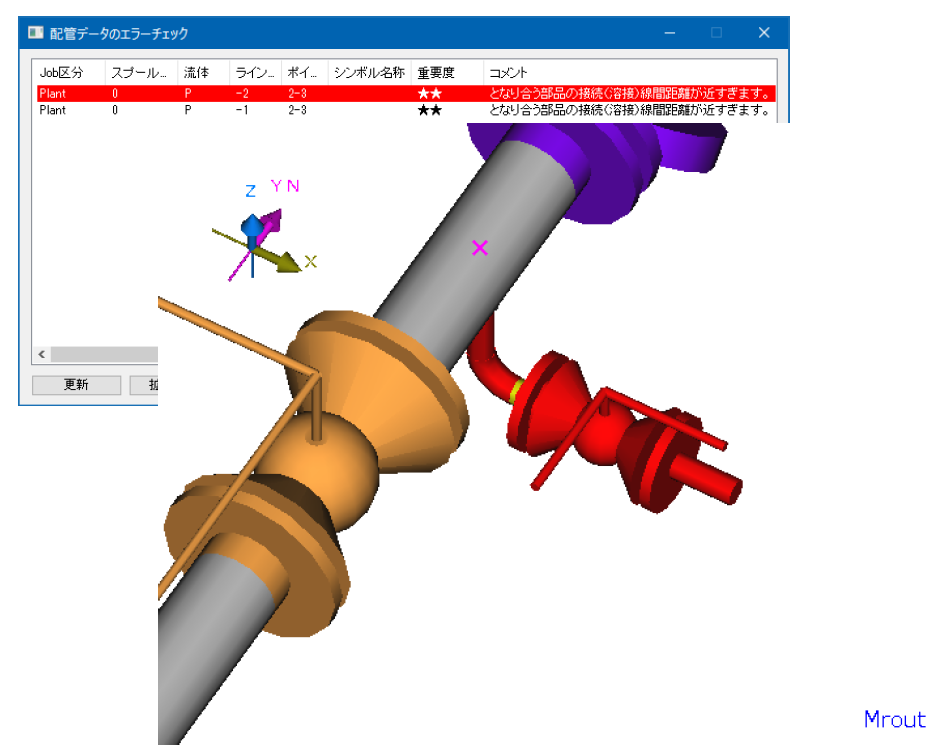

こちらのようにエラー情報が表示されます。対象行をダブルクリックしますと、拡大表示されます。

こちらが表示された画面です。ボール弁とエルボに短い短管がありました。ボール弁を二次選択して移動します。

エラー部分を修正します。ここから操作してください。

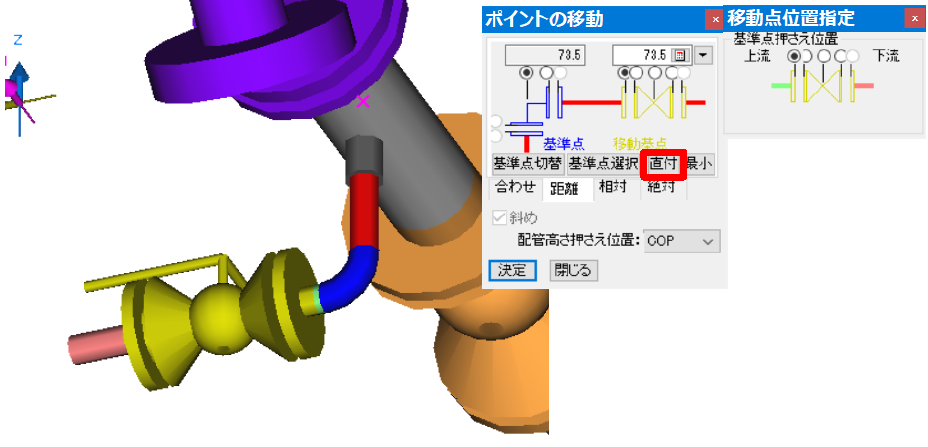

ボール弁をエルボに直付します。移動されます。

更新ボタンを押すと、エラーがリストから削除されます。この作業を実施してください。

エラーをなくしてください。

モデリング作業を保存終了してください。
