0706 図面調整

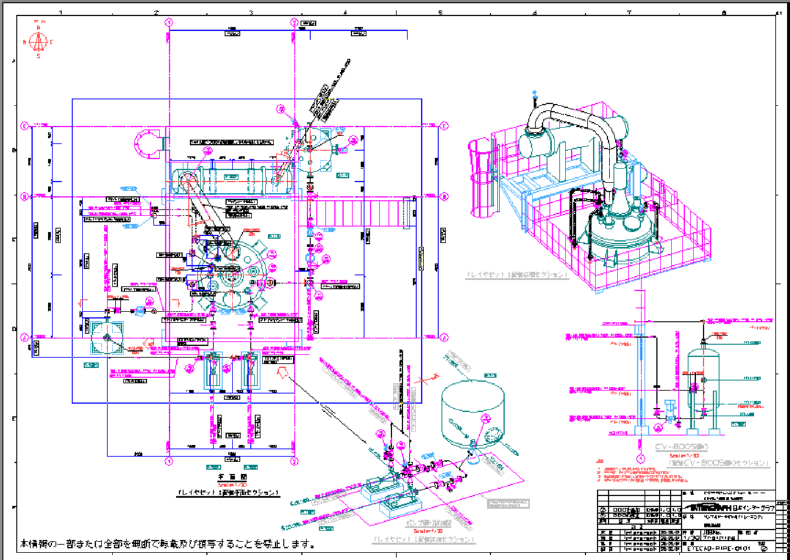

前項までの学んだ事を踏まえ、「スプール図編集出力&組図面編集出サンプル.pdf」を参照して図面を編集してください。

T-1001 廻り立面を作成された場合は、レイヤセットを”非表示”から”配管斜視”セクションに変更してください。

PF+3500 廻りを作成された場合は、どこかのラインマーク一つと、どこかの配管高さを発生させてから、レイヤセットを”非表示”から”配管CV-8005 廻りセクション”に変更してから編集してください。

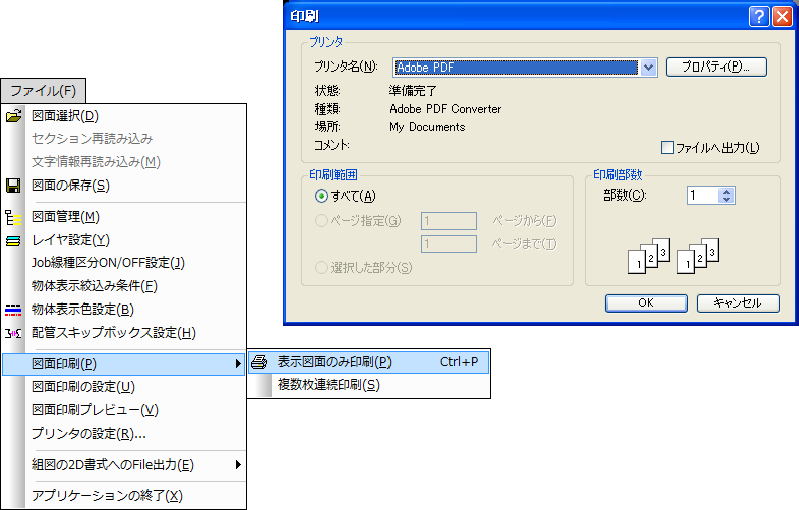

表示図面のみ/複数枚連続印刷が可能です。

表示図面のみ/複数枚連続のいずれかで、DWG、DXF ファイルが出力できます。

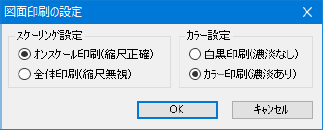

［ファイル（F）］→［図面印刷の設定］ではスケーリング設定、カラー設定ができます。

オンスケール印刷（縮尺正確）　スケール通り印刷

全体印刷　スケール無視印刷

白黒印刷（濃淡なし）　白黒印刷

カラー印刷（濃淡あり）　カラーで印刷します。

編集画面の色

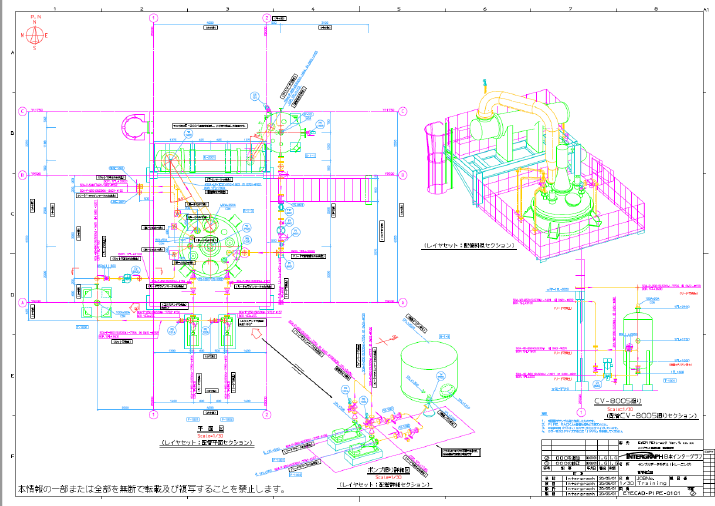

PDF 印刷した場合（カラー）

編集画面と違うカラーとなっています。カラーの情報は、セットアップドライブ：\ EYECAD\bg フォルダにある” PlotConfig.xml”の設定を参照して印刷しています。

編集画面と同じカラーで印刷したい場合は、EYECAD\bg フォルダにある” PlotConfig.xml”をj01 フォルダにコピーします。コピー作業は立体組立図（ M3dv ）を終了してから行ってください。

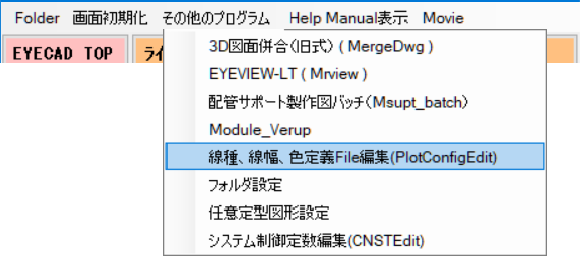

コピーが終わりましたら、ランチャから、その他をクリックし、画面と同じく、線種、線幅、色定義File 編集（PlotConfigEdie）をクリックします。

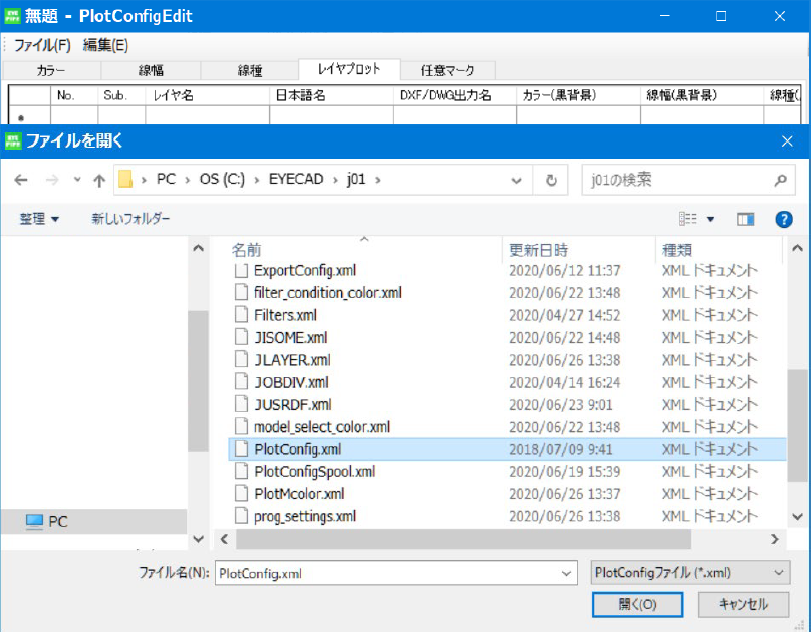

［ファイル（F）］から［開く］で、j01 フォルダにコピーしたPlotConfig.xml を開きます。

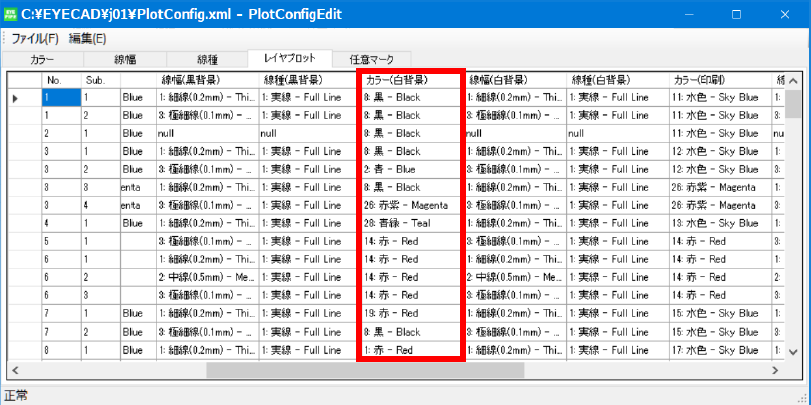

カラー（白背景）のカラーをカラー（印刷）と、カラー（出力）にコピーします。

カラー（出力）は、DXF、DWG ファイルに変換した時のカラーです。

設定したらこちらの画面は保存終了して、立体組立図（ M3dv ）を起動してください。

印刷カラーが編集画面と同じになります。

カラー出カ設定にはもう一つの方法があります。

この機能はモデルを個別にカラー設定するモードです。Lu 内に登録されている全ての図面が対象になります。

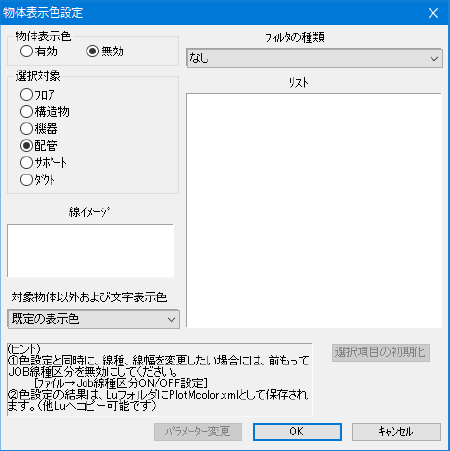

［ファイル（F）］→［物体表示色設定］で行います。

物体表示色

有効／無効を選択する事によりカラー条件が切り替わります。また、有効にしますと、次回以降の立体組立図（ M3dv ）起動後、この画面が最初に表示されるようになります。

選択対象事に設定が可能です。

対象物体以外および文字表示色

こちらは対象でないもののカラーを設定する項目で”既定の表示色”の場合は”PlotConfig.xml”を参照して表示します。

ファイルの種類

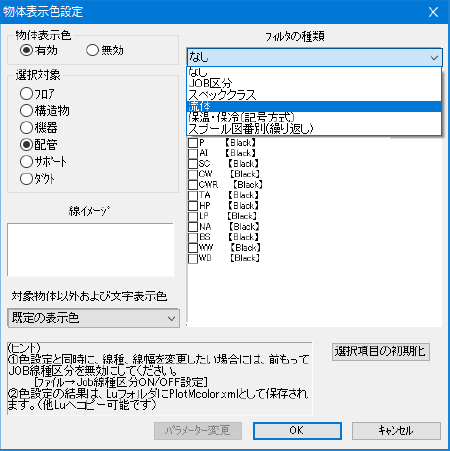

選択対象で選んだモデルに項目を選択するモードです。この設定のカスタマイズはできませんが表示される項目でカラーを選択できます。

配管に対して設定してみます。

こちらのように設定してください。

選択したら

□P 【Black】に「レ」チェックを入れます。

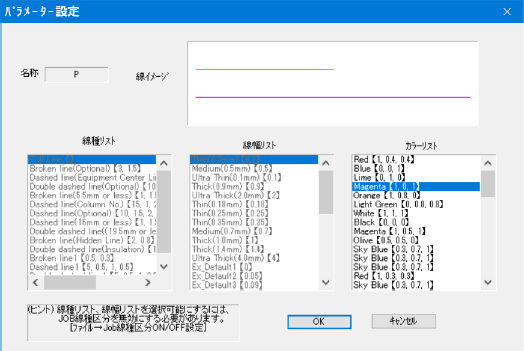

項目をダブルクリックでリストが表示されますのでカラーをRed【1,0.4,0,4】を選びます。

［OK］をクリックします。

物体表示色設定も［OK］をクリックします。

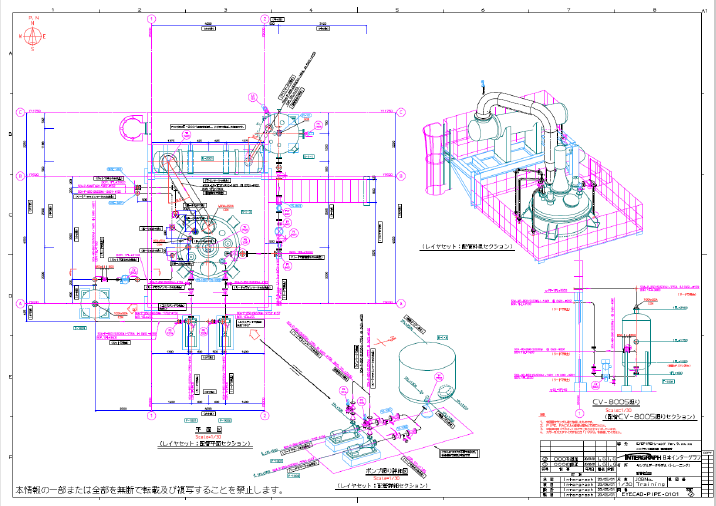

図面が再起動されカラー情報が更新されました。

この設定をしますと、対象Lu フォルダに” PlotMcolor.xml”と” PlotMColor.xsl”が作成されます。j999 完成版では配管以外のモデルの設定もしています。こちらのファイルをコピーしてj01 フォルダにコピーしますと同じ条件になります。

確認されたい場合は上書きコピーしてください。

なお、上書きコピーする時は必ず立体組立図（ M3dv ）を終了してから行ってください。
