0907 サポート配置図

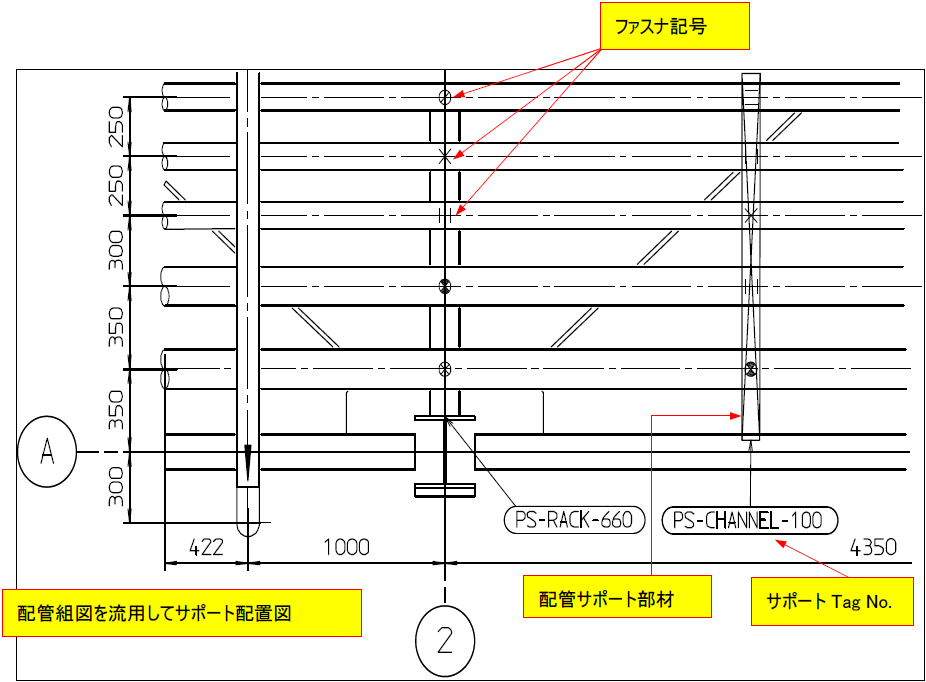

組図面編集出力（ M3dv ）で配管組図に、サポート寸法、ファスナ記号、サポートTag No.が表示可能です。

前項で学んだ、配管組図にレイヤを設定すれば以下のように表示されます。

CNST(システム制御定数) S211からS215にファスナ記号の定義があります。こちらを修正しますと、記号をかえられます。

上記は例ですが、サンプルのj1001 EYESUPT 完成版 にEYECAD-PIPE-0101にサンプルがあります。

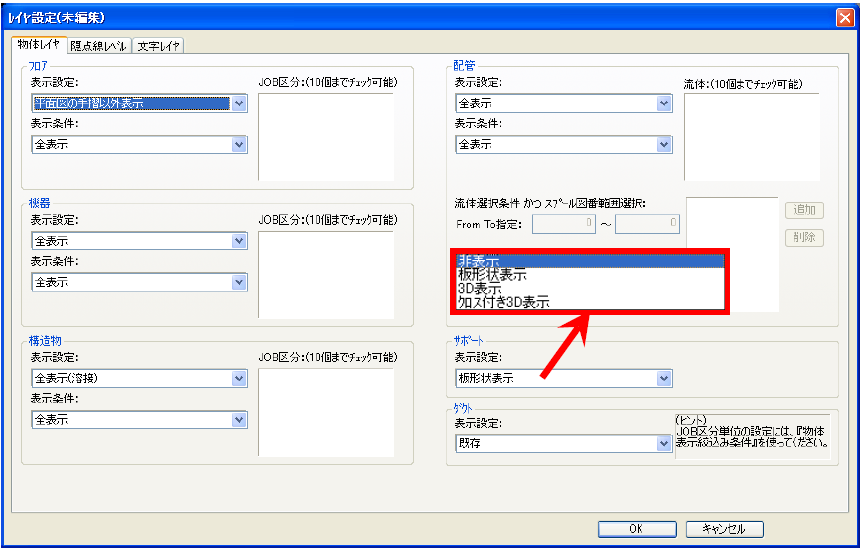

サポートを表示する場合は組図のレイヤ設定(物体レイヤ)を変更します。

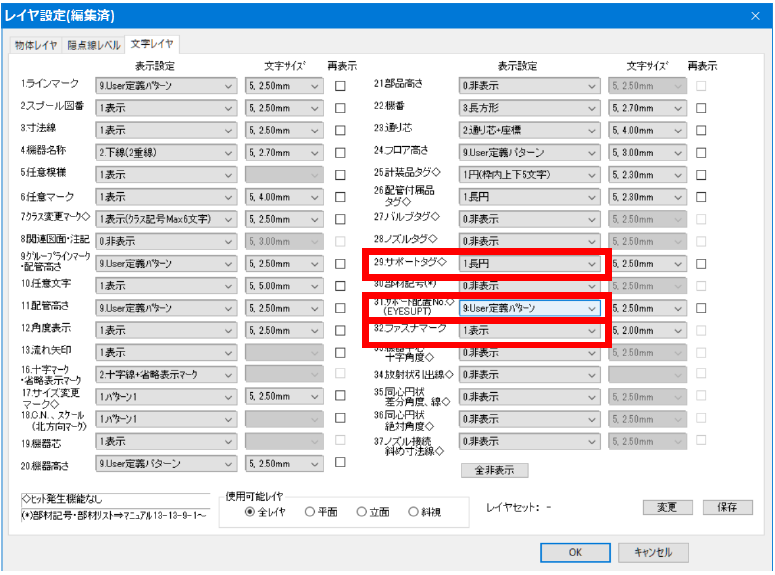

サポートTagなどを表示する場合は組図のレイヤ設定(文字レイヤ)を変更します。
