0301 配管材料基準

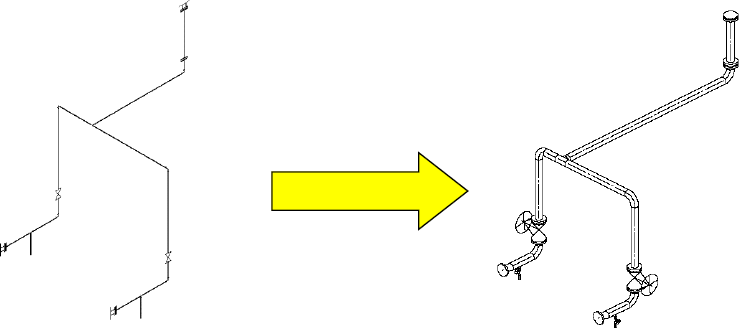

配管モデルには、流体、口径、配管材料基準（スペッククラス）、分岐基準、保温保冷基準、継手類部品寸法、バルブ関連寸法を参照して配管経路形状（配管ルート）より管部品の形式、材質、寸法が設定された実形状モデルになります。作成していない場合、3Dモデル入力（ Mrout ）で配管を入力するとエラーになります。


配管材料基準ではパイプ、継手、一般弁、一つにしたシートを作成します。EYECADでは配管材料基準のことをPMS（Piping Material Standard）といいます。


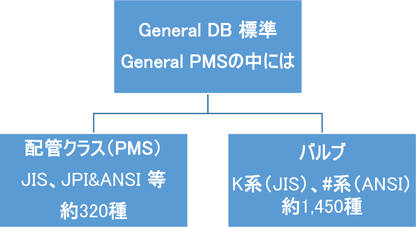

システム標準 PMS（General）はbg Folder内のBGPMSM、BGPMSVにそれぞれ登録されています。


PMS一覧確認

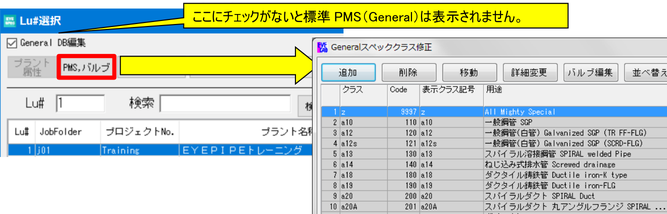

PMSの詳細を説明します。標準D.B.に用意されているPMSを確認します。General DB編集にチェックを入れ、[PMS,バルブ]をクリックしてください。登録済のPMSの一覧が表示されます。


クラス記号、Code分類の考え方

Job用に登録するPMSのクラス記号は、半角英数字で６文字まで入力できます。Codeは数字で5ケタまで入力できます。コピー元となるGeneral PMSを判別し易くするため1～4ケタ目を変更せず、末尾を2～9で登録してください。（0、1はGeneralで使用しています。）

  意味 規格分類 呼び圧 材質 用途、タイプ （末尾）
General(コピー元) Code 2 1 5 0 0または1
クラス記号 A50A
Job Code 2 1 5 0 2から9
クラス記号 自由に最大6文字

クラス記号、Codeについての詳細はHelp Manualを参照してください。


PMS内容表示

一番上のスペック z（9997）を選択し[詳細変更]をクリックしてください。PMSの詳細情報が表示されます。


General PMS z(9997）を表示させていますので、ここでは内容の確認だけとします。[キャンセル]をクリックしてください。
