0213 図面枠・表題欄形式

図面枠、表題欄のパターンを設定します。 BG（J）FORM（標準D.B.）に登録している図面枠番号、表題欄番号を入力します。長手図面の設定はP&IDのみの機能です。こちらは例です。本設定とは異なります。

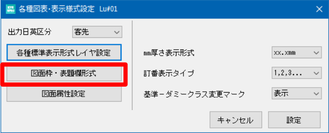

確認したら設定ボタンをクリックします。図面枠と表題欄の設定は、AG(J)FORMに登録されています。AG(J)FORMのデータは線分や表示文字の座標、文字大きさなどを設定しています。修正した後はプログラムで呼び出すために[Text → Binary Data変換] で BG(J)FORMに変換する必要があります。変更した場合は図面を印刷し、図面タイトルや履歴管理情報が正しく反映されているか確認してください。

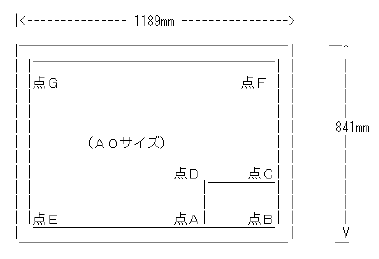

・ AJFORMで、設定可能な輪郭線の種類・・・7パターン

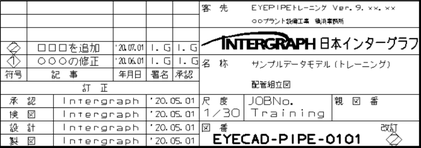

・ AJFORMで、設定可能な表題欄の種類・・・6パターン

表題欄に会社ロゴなど複雑な形状を使用したい場合は、AJFORMでの設定ではなく、各図面にコマ図配置機能(dxf、dwg)で配置する手段もあります。（詳細は組図、スプール図の章で説明します。 ）
