0304 ANK 6（PMS登録）

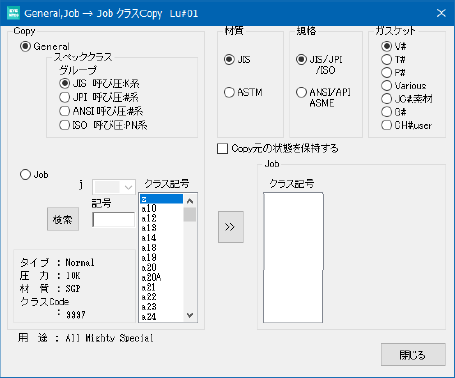

クラス記号 z （９９９７）を選択します。
材質、規格、ガスケットの設定を確認します。
[＞＞]を押します。

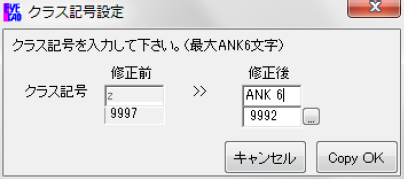

クラス記号設定画面と同じになっている事を確認して[Copy OK]ボタンでコピーされます。
[閉じる]ボタンをクリックします。

コピーされ、Lu#0１にANK 6（9992）追加されました。

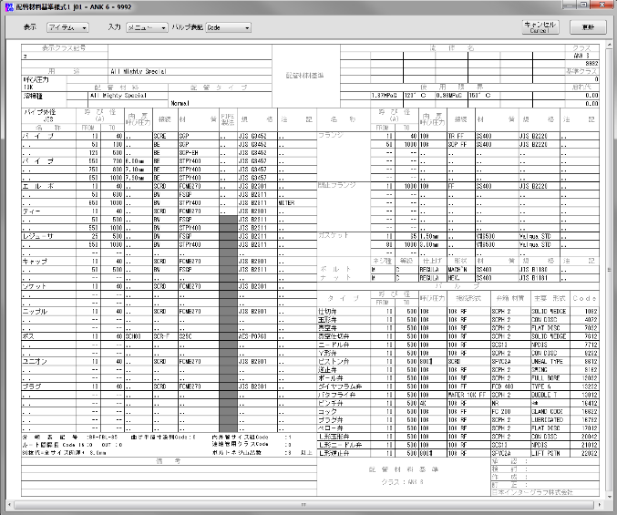

[詳細変更]をクリックして情報を確認します。

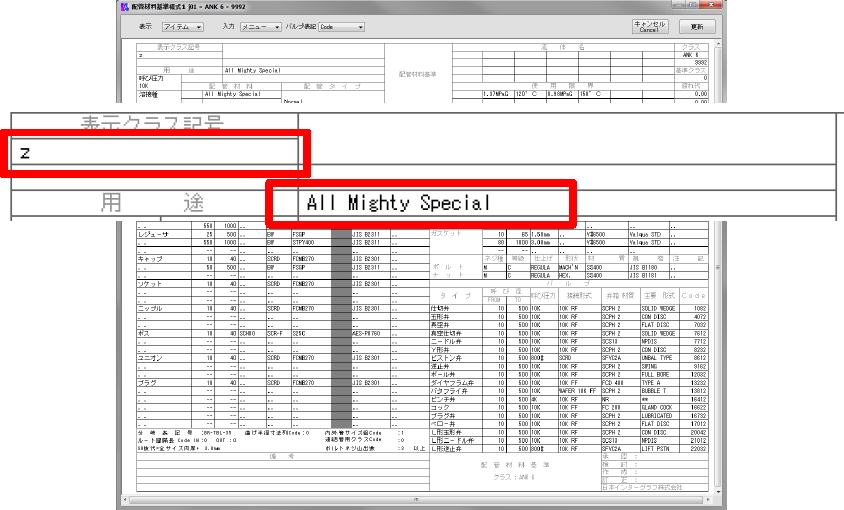

下図の箇所を変更します。変更は赤枠部をクリックします。

以下のように変更します。（赤文字まで）

ｚ→MAX ANK14Moji（半角英数字です。）

All Mighty Special

→全角３０文字、半角３０文字まで入力可能（全角で赤文字まで）

[更新]で内容が保存されます。

修正したい箇所をクリックするとリストが表示され変更できます。１部品で登録できるサイズ範囲は１ページ６行まで。(配管は10行) サイズ範囲が6行を超える場合は2ページに分けて登録する必要があります。2ページ以降のPMSはクラス記号とクラスCodeを1ページ目と同じにしてください。注記欄を定義すれば、材料集計でより細かい集計ができます。（半角10文字まで）

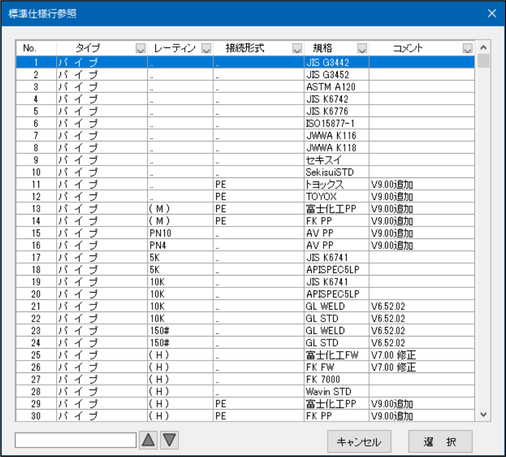

マウス右クリックで標準仕様行参照を選択するとD.B.に登録されている部品を選択することができます。また、切り取りとコピーを使うと簡単に行の設定が出来ます。

デスクトップにコピーしたFolder名資料に” PMS出力結果.pdf”があります。参照して下さい。

パイプに設定している呼び径のFrom 125-TO 500の材質を変更します。

材質のSGP-EHをクリック後、ダイアログが表示されます。SGP（Code:2101）を選択してください。”PMS出力結果.pdf”を参照して他の部分も修正してください。注記はコピー＆貼り付けした方が早いです。
