0310 一般弁登録（PMS修正）

PMSには一般弁の登録ができます。

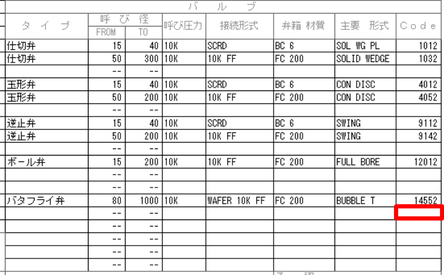

登録する場合は、下図のように空欄をクリックします。

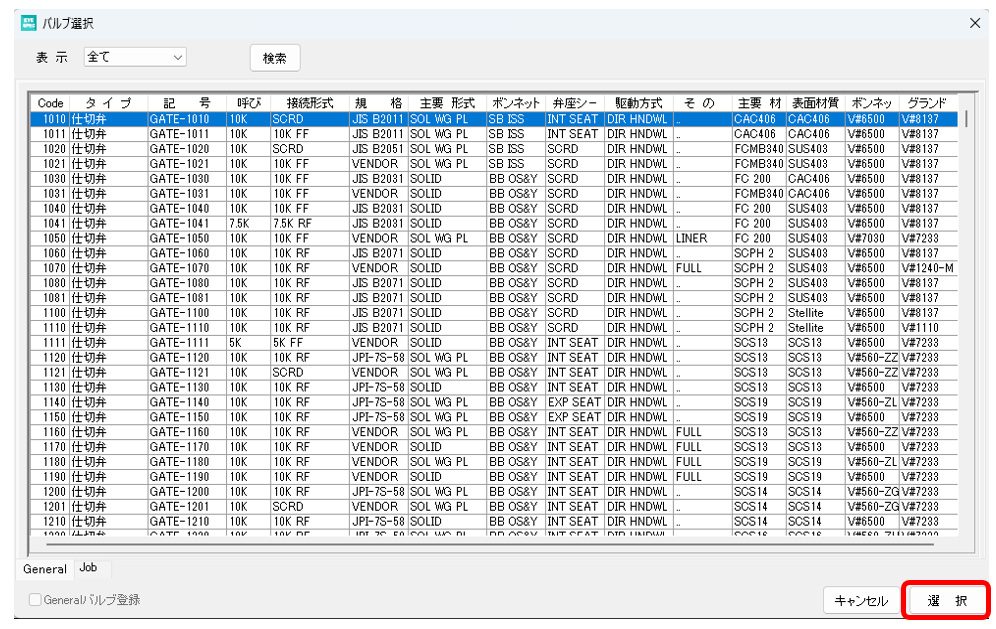

バルブ選択画面が表示され、この画面からバルブを選択します。

左上の入力が[メニュー ▼]になっている事を確認てください。[Code▼]になっている場合は[メニュー ▼]に変更します。

設定例を説明します。まだ操作はしません

タブ切替えでGeneralからJobを切替えてください。

一覧にGeneralに登録されているバルブのリストが表示されます。

コピーするバルブを選択し [選択]ボタンをクリックします。

JobバルブCode設定ダイアログが表示されますので、必要な箇所を修正または入力して下さい。

バルブCodeは自動的に設定されますが、必要に応じて変更してください。

※バルブCodeの末尾は、2～9の値とする必要があります。

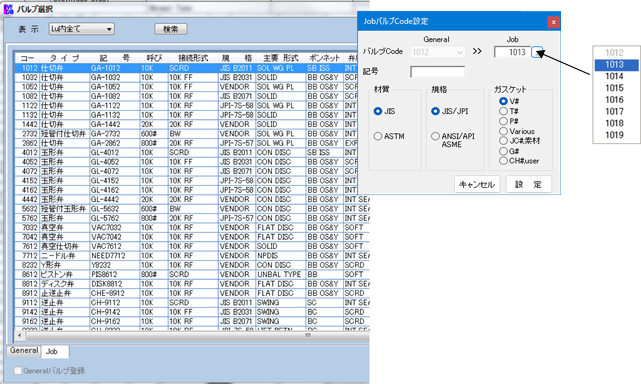

バルブCodeの右側にある [...]ボタンをクリックすると使用できるCodeから選択できます。

既に登録されているバルブCodeは重複して登録できないため、画像の [1012] のように薄い表示となりCodeを選択することは出来ません。

※バルブCodeは、Job全体で管理しているため編集中のPMSに登録がなくても使用できない場合があります。

[設定]でアイテムを選択して、【配管材料基準様式1】ダイアログへ戻ります。

このとき、GeneralからJobへバルブデータがコピーされます。

[キャンセル]で、【配管材料基準様式1】ダイアログへ戻ります。

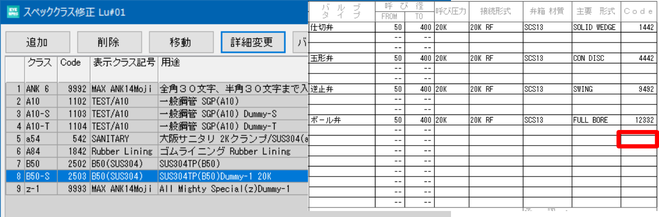

B50-Sにバルブを登録します。下図のようにa54-1（543）を選択し詳細変更ボタンをクリックしてください。

詳細変更画面が表示されましたら、赤枠部をクリックします。

左上の入力が[メニュー ▼]になっている事を確認てください。[Code▼]になっている場合は[メニュー ▼]に変更します。

下図のような画面が表示されます。

デフォルトではJOBで登録されているバルブが表示されますので、下のタブ切替で [General] をクリックしてGeneralに登録されているバルブの一覧を表示してください。

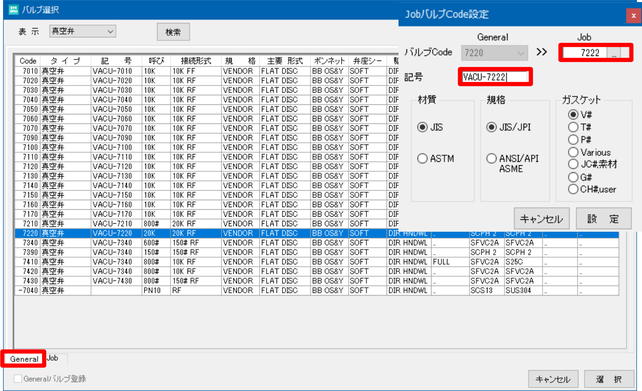

表示を、真空弁にします。Code 7220を探してクリックし、そのあと[選択]をクリックします。

JobバルブCode設定画面を確認し必要に応じて設定を変更してください。

設定が完了しましたら [設定] をクリックします。

登録した行の呼び径のFORMに50（605）、TOに400（4064）を設定します。

設定が完了しましたら[更新]を押してください。

更新したらランチャ以外は全て終了して下さい。
