0519 材工積算

このプログラムは 、3Dモデル入力起動中に同時に実行することはできません。配管材料集計や工事量積算など、指定した条件に合わせて、Lu Dataに設定または保存されている情報の集計を行い、その結果を、DataBase(RDB)や、CSV形式のText File、およびExcel形式のFileに出力するプログラムです。

2つ以上、同時に起動することは出来ません。

EYECAD TOPから起動する場合


ランチャから起動する場合

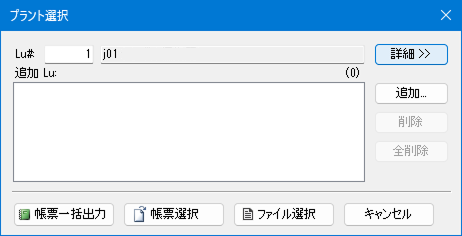

集計したいLuを選択してください。追加で複数Luが選択可能です。


帳票一括出力

指定した複数の帳票を一括で出力（CSV/Excel/RDB）

帳票選択出力

特定の帳票を選択して出力(CSV/Excel)

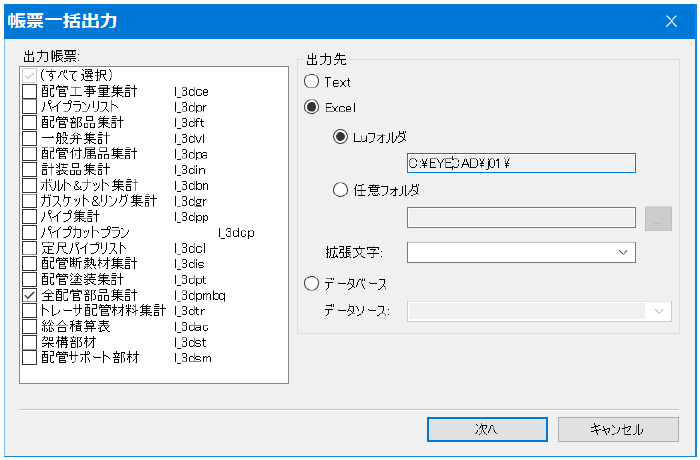

例として[帳票一括出力]を選択します。出力したいリストが表示されます。設定してください。


全配管部品集計 l_3dpmbqにレチェックを入れます。

出力先設定が可能です。今回はExcelにします。

○Text

●Excel

保存先のフォルダ設定も可能です。（必要があれば設定してください。）

拡張文字の設定も可能です。

○データベース（RDB）の出力も可能

[次へ]ボタンを押してください。

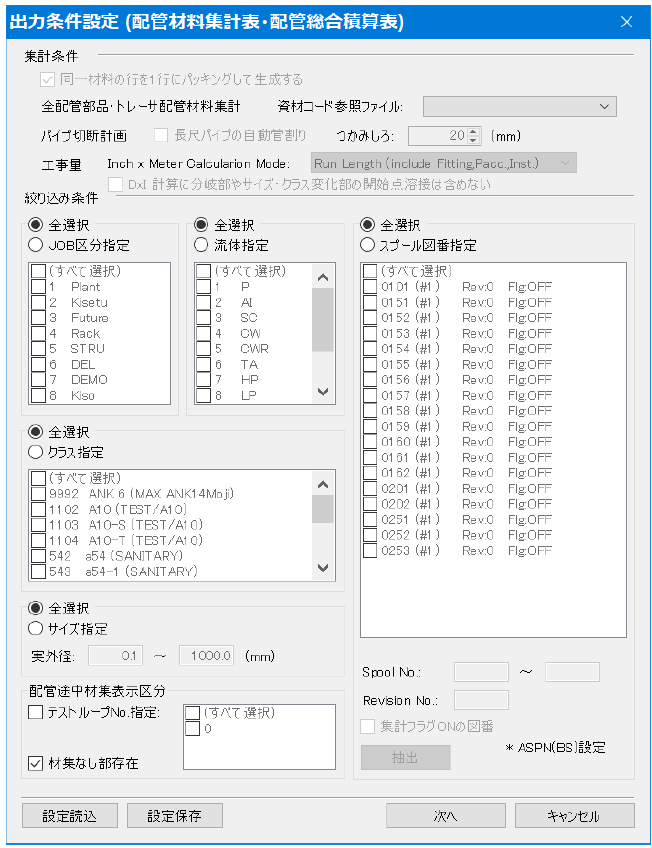

出力条件設定を行います。

今回はデフォルトのままにします。下図は例です。[次へ]ボタンを押してください。


保存先フォルダに選択された形式でl_3dpmbq_V693.xlsが保存されています。確認してください。

こちらの例は[帳票選択出力]を選択した場合です。

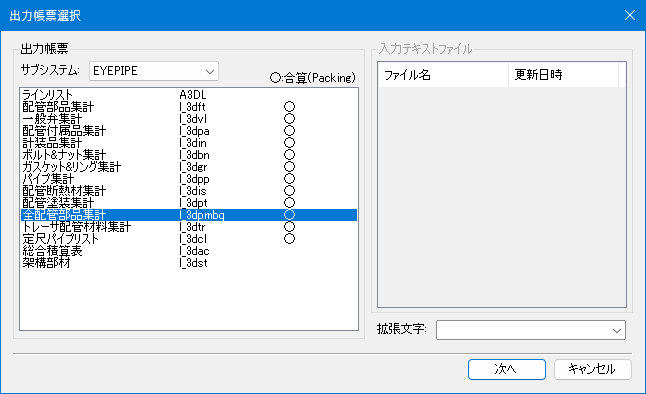

サブシステムより EYEPIPEを選択します。

全配管部品集計 l_3dpmbqを選択してから [次へ]ボタンを押します。

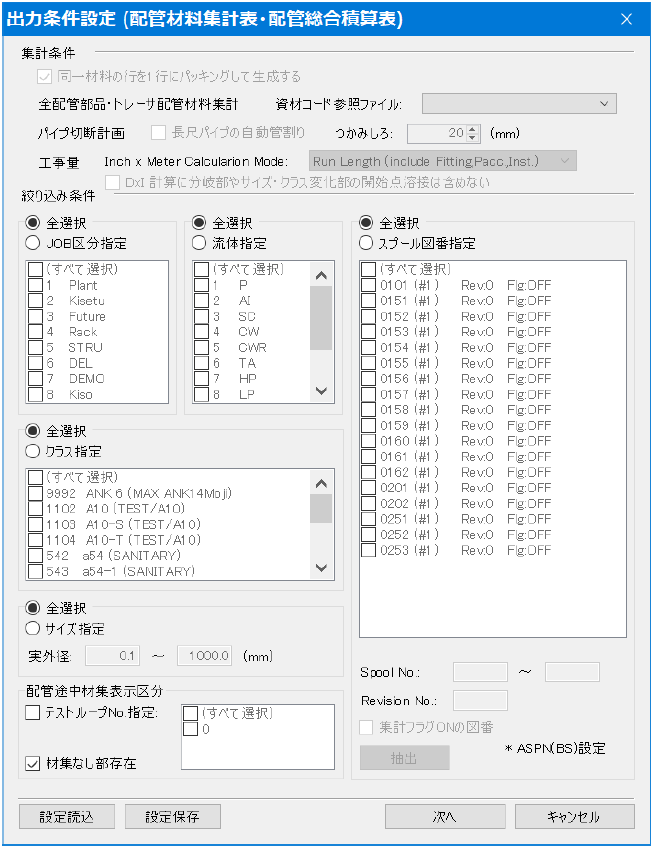

出力条件設定を行います。今回はデフォルトのままにします。下図は例です。[次へ]ボタンを押してください。

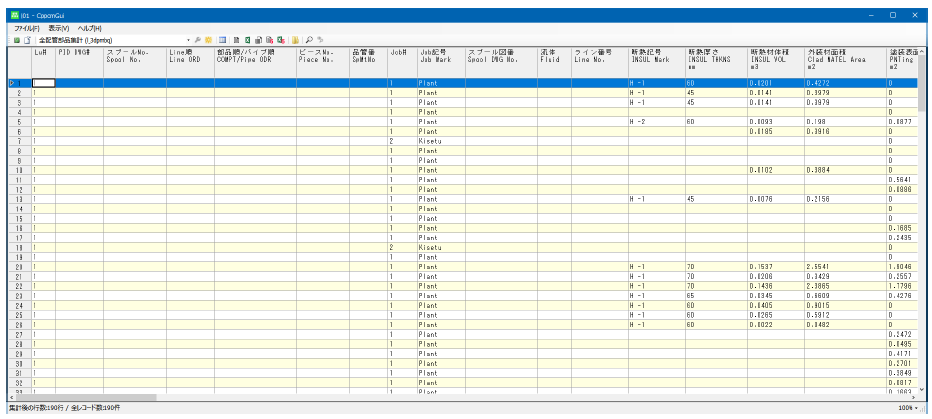

下図のような結果が画面に表示されます。


こちらより細かい設定が可能です。設定した条件でExcelに出力が可能です。

詳しい詳細な操作は Help Manual を参照して下さい。
