0609 出力

出力機能はオプションソフト（青枠以外）が必要で、ライセンスを所持している場合のみ使用できます。

メニューバーまたはツールバーより出力様式を選択します。

図面出力はこちらから行います。

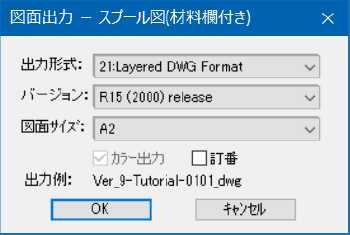

材料欄付、材料欄なしがあり、出力形式をダイアログから選択します。

以下はDWG出力の例です。

図面を出力する際、カラー印刷、またはDWGなどをカラー出力する機能もあります。

本チュートリアルのスプール図はカラー出力で印刷した図面です。

セットアップドライブ:\EYECAD\bg フォルダにある「PlotConfigSpool.xml」で管理しています。

この「PlotConfigSpool.xml」をj01 フォルダにコピーします。

配管スプール図（ Mdispis ）を終了してから以下の操作をお願いいたします。

今回は既に設定しているファイルがj999 完成版 フォルダ内にある、「PlotConfigSpool.xml」を、j01 フォルダにコピーしてください。

コピーが完了したら、配管スプール図（ Mdispis ）を起動してカラーが変更されたか、図面表示して確認してください。

「スプール図編集出力&組図面編集出サンプル.pdf」と同じカラーになります。

スプール図を編集して全ての図面を完成させてください。
