0311 標準D.B.からJob用D.B.の作成

PMSに登録されている情報は全て、標準D.B.と連携しており、主に以下のD.B.ファイルを参照します。これらは全てセットアップドライブ：\EYECAD\bg フォルダにあります。

  • AGITEM.csv
  • AGISPR.csv
  • AGIPTN
  • AGFDNA_PTM.csv
  • AGFDNA_BMC.csv
  • BGFITD
  • BGVLVD

例）90°エルボ

面間（中端長）、接続タイプ、規格、呼び圧 ⇒ AGFDNA_BMC.csv

面間寸法 ⇒ BGFITD

90°エルボ（名称） ⇒ AGITEM.csv

３Ｄモデル（ワイヤー表示、スプール図シンボル） ⇒ AGIPTN


Luを新規作成、V10にUpするとbgフォルダにあるD.B.ファイルを自動でJob用のD.B.を作成します。

部品情報などを修正する場合は、Job用のD.B.を修正します。

一般弁の面間はBJVLVDで管理されています。確認は「プラント属性定義」→「配管部品属性」(EditDimension)からできます。なお、直接起動は、ランチャの[部品・一般弁寸法列編集（ EditDimension ）]からできます。

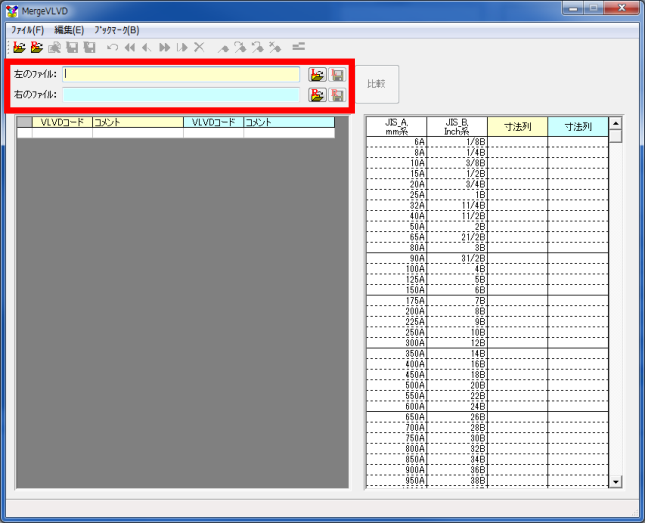

General D.B.はAGxxxxとして\EYECAD\bg に格納されています。全てのJobに共通するファイルです。Job用ファイルは、ファイルの頭をAJxxxxとなります。このファイルは、各Lu Folderにのみ有効なファイルです。既存のJOB用D.B.を別のLu フォルダのD.B.に部分的に移行する機能があります。ランチャより、[標準参照D.B.比較統合(MergeDB)]をクリックします。下図が表示されます。[VLVD]を押します。


以下のように設定して下さい。[比較]を押します。

左のファイル：C:\EYECAD\j999 完成版\BJVLVD

右のファイル：C:\EYECAD\j01\BJVLVD


次に01-03_061.png上のカラーソートを押してから、もう一度[比較]を押します。

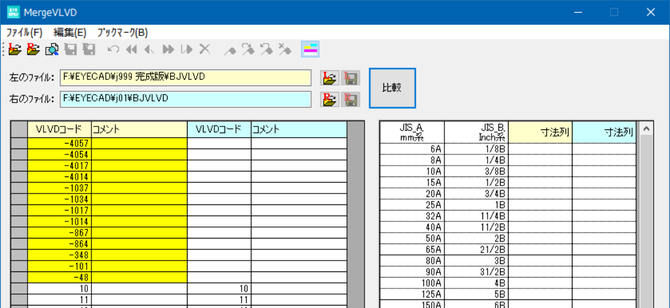

こちらがソートした結果になります。

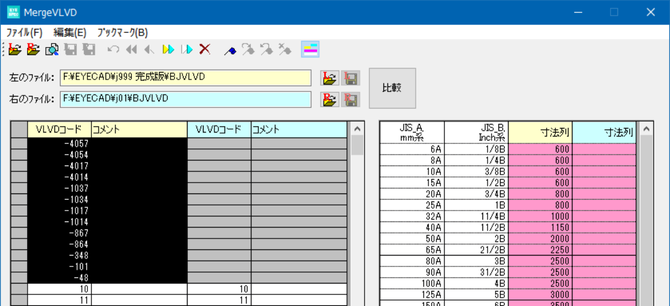

こちらのように表示されました。-4057から-48を複数選択（Shift+クリック）します。

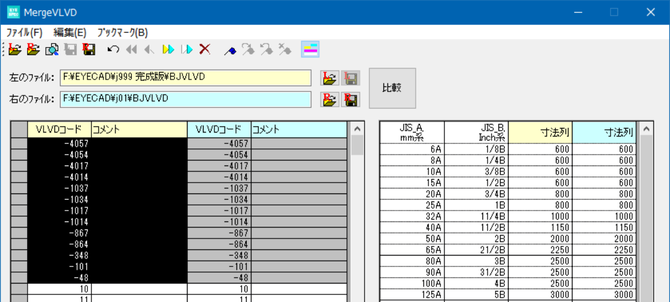

選択できましたら、01-03_064.pngを押します。右にコピーされます。


コピーされましたら作業が完了です。01-03_066.pngクリックして保存します。[×]でプログラムを終了して下さい。MergeDBも終了して下さい。
