0303 PMS登録

実際にPMSを登録します。

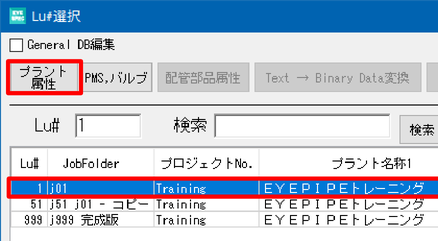

General DB編集にチェックがない事を確認して下さい。Lu01を選択して、[プラント属性]をクリックします。


Pass Codeは、空白のまま[設定]をクリックします。

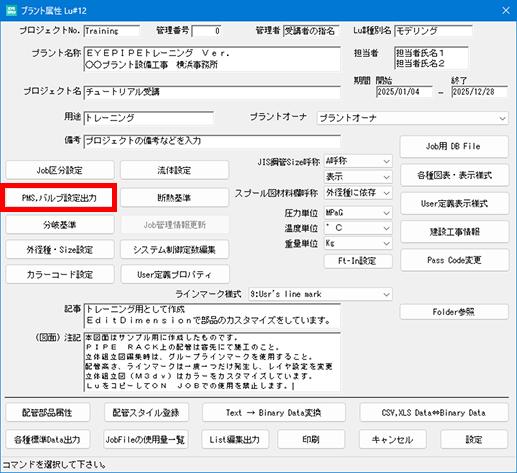

[PMS,バルブ設定出力]をクリックします。

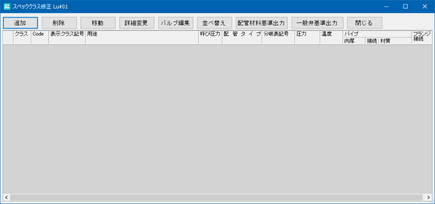

PMSを登録していませんので、リストには何も表示されません。


General PMS からLu用にコピーしてから、管理、修正します。

1Luで最大198枚のPMSが登録可能で、Lu Folder内のJPMSMSとJPMSVAに登録されます。

部品名称はBG（J）ITEM(エンジニアリング用語辞書ファイル)で管理しています。カスタマイズ可能です。カスタマイズの手順は、04-1 自社名変更（AJITEM.csv）で説明します。

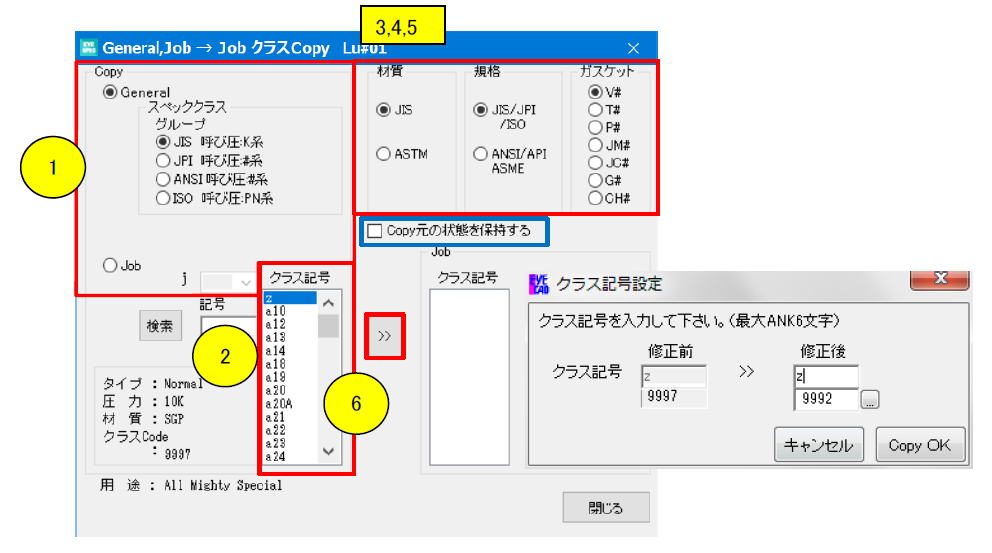

[追加]をクリックしますと、下図のような画面が表示されます。（例として説明します。操作しないでください）

追加の手順は、

  1. コピー元を選択（GeneralもしくはJob）Generalの場合、グループを選択して絞込み。

    Jobの場合、No.を選択（2から5は省略になります）

    Jobを選択した場合、Copy元の状態を保持するにチェックを入れる

  2. コピー元のクラス記号を選択
  3. 材質の選択
  4. 規格の選択
  5. ガスケットの選択
  6. クラス記号より、該当する記号を選択
  7. 登録する。

既存のJobからもコピーできますので、社内標準PMS用のJobを作成（例: j111）しておくと、新規Job立上げ時のPMS作成が簡単になります。
